가공할 영역의 제한을 설정할 때 두 가지 옵션이 있습니다.

1. Offset으로

2. 윈도우로

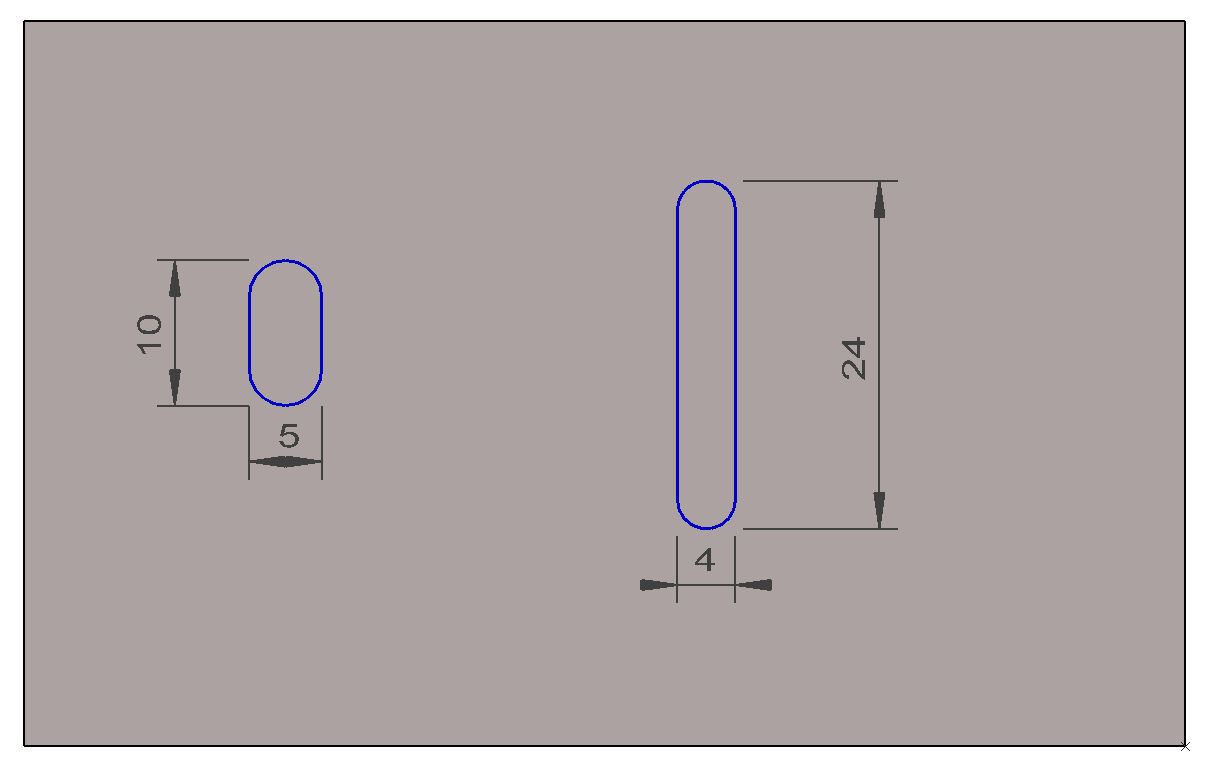

다음 예에서는 두 슬롯 모두 지오메트리 선택에 포함되며 3mm 직경의 공구가 가공에 사용됩니다.

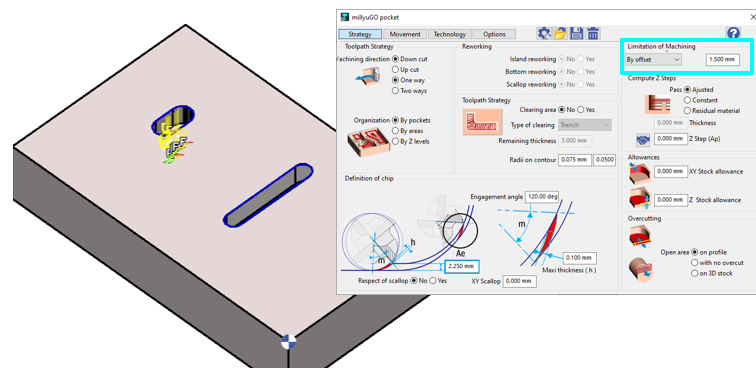

1. Offset으로:

Offset 제한으로 인해 값을 1.5mm로 설정하면 '5mm 슬롯'으로 가공이 제한됩니다.

이는 Offset이 공구 직경(3mm)에 추가되어 유효 커팅 폭 4.5mm(3mm +1.5mm)가 되기 때문이며, 이는 '5mm 슬롯'에만 적합합니다.

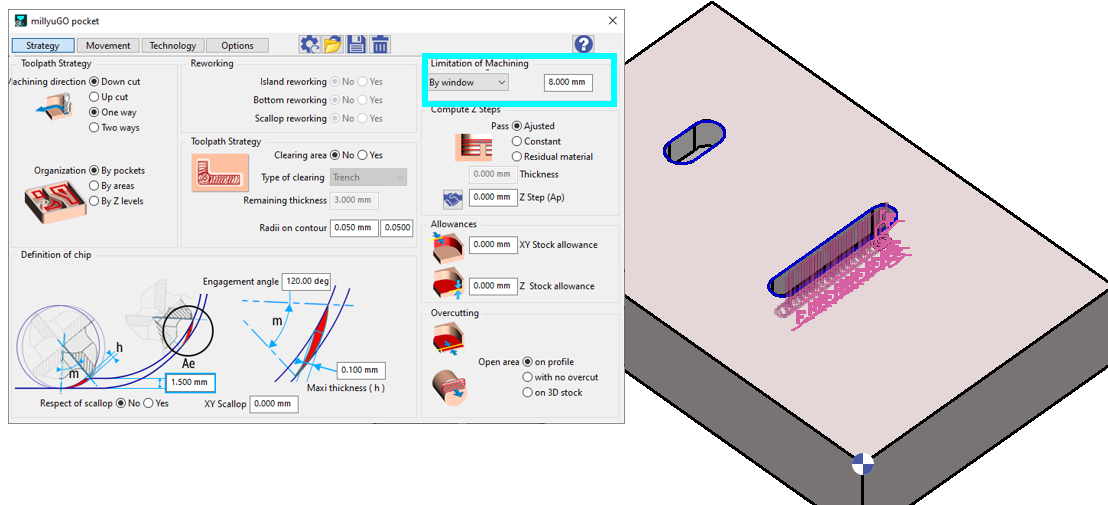

2. 윈도우로:

윈도우 제한 하에서 값을 8mm로 설정하면 11mm보다 긴 슬롯만 가공됩니다.

이는 유효 커팅 길이 공구 직경(3mm)에 설정 값(8mm)을 더하여 결정되므로 최소 필수 슬롯 길이는 11mm입니다.
