사이클 : 페이싱 - 형상

파라미터는 솔리드 지오메트리의 경계를 넘어 페이싱 ‑ 형상 공구 경로의 확장을 제어합니다. 활성화되면 공구 경로는 정의된 소재 또는 사용자 지정 제한 영역까지 주 가공 방향을 따라 계속되어 솔리드/소재 내에서 폭 방향 경로를 유지하면서 완전한 재료 커버리지를 보장합니다.

이 파라미터는 필요할 때 공구가 솔리드 에지를 넘어 재료를 제거할 수 있도록 하여 표면 품질을 최적화하고 부품 끝에서 가공되지 않은 영역을 줄여 마무리 작업에 유연성을 제공합니다.

limitation on, extend no.png

제한 영역이 다음으로 설정됨 켜기 . 가공을 제한으로 확장 설정됨 아니요 .

limitation on, extend yes.png

제한 영역이 다음으로 설정됨 켜기 . 가공을 제한으로 확장 설정됨 예

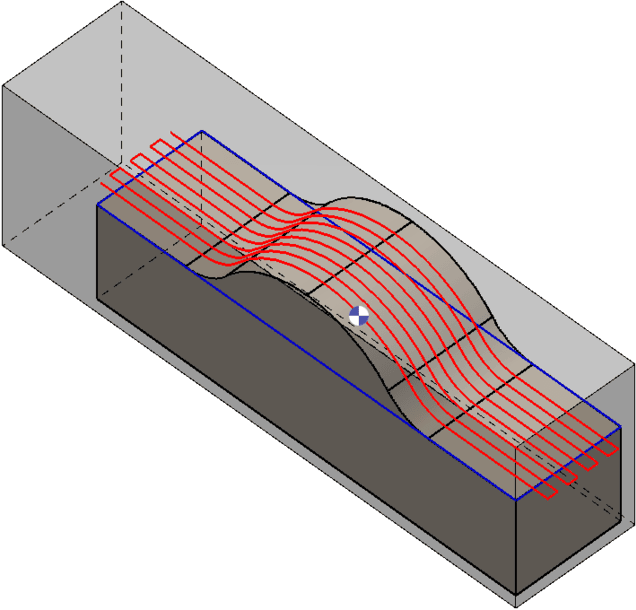

limitation inside, extend no.png

제한 영역이 다음으로 설정됨 내부 . 가공을 제한으로 확장 설정됨 아니요 .

limitation parting line, extend no.jpg

제한 영역이 다음으로 설정됨 파팅 라인 . 가공을 제한으로 확장 설정됨 아니요 .

limitation inside, extend yes.png

제한 영역이 다음으로 설정됨 내부 . 가공을 제한으로 확장 설정됨 예 .

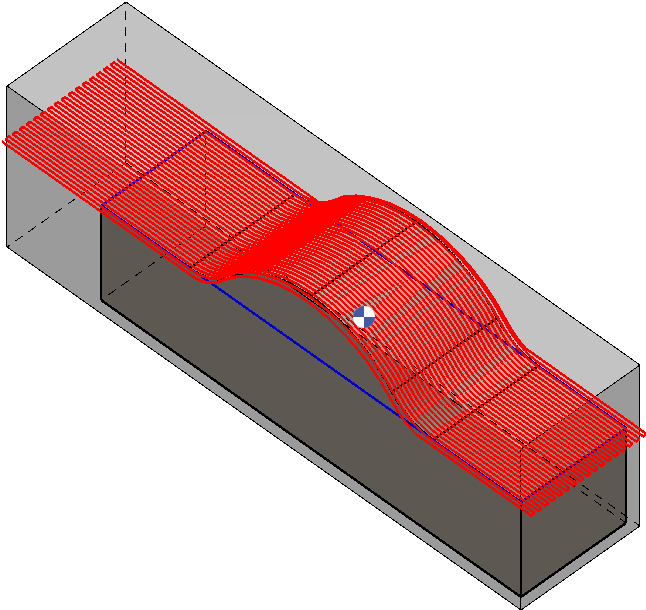

limitation parting line, extend yes.png

제한 영역이 다음으로 설정됨 파팅 라인 . 가공을 제한으로 확장 설정됨 예 .

제한 영역의 오프셋 옵션은 공구 경로에 적용되는 측면 경계 거리를 정의합니다. 가공을 제한 전략 파라미터로 확장과 관련하여 공구 경로가 제한 내에서 측면으로 얼마나 확장될 수 있는지를 결정하여 정의된 제한을 초과하지 않고 제어된 폭 방향 커버리지를 보장합니다.

offset 0, extend no.png

제한 영역이 다음으로 설정됨 0.00mm에서 오프셋 . 가공을 제한으로 확장 설정됨 아니요 .

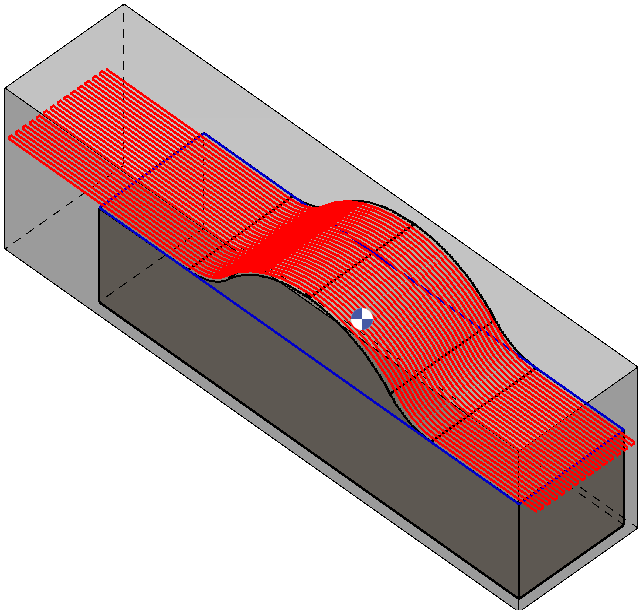

offset 0, extend yes.png

제한 영역이 다음으로 설정됨 0.00에서 오프셋 mm . 가공을 제한으로 확장 설정됨 예 .

offset -5, extend no.png

제한 영역이 다음으로 설정됨 -5.00mm에서 오프셋 . 가공을 제한으로 확장 설정됨 아니요 .

offset -5, extend yes.png

제한 영역이 다음으로 설정됨 -5.00mm에서 오프셋 . 가공을 제한으로 확장 설정됨 예 .

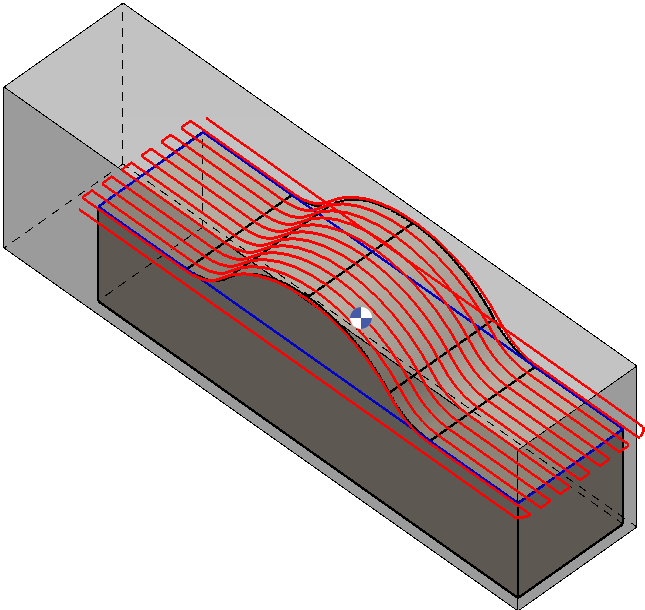

offset 5, extend no.png

제한 영역이 다음으로 설정됨 5.00mm에서 오프셋 . 가공을 제한으로 확장 설정됨 아니요 .

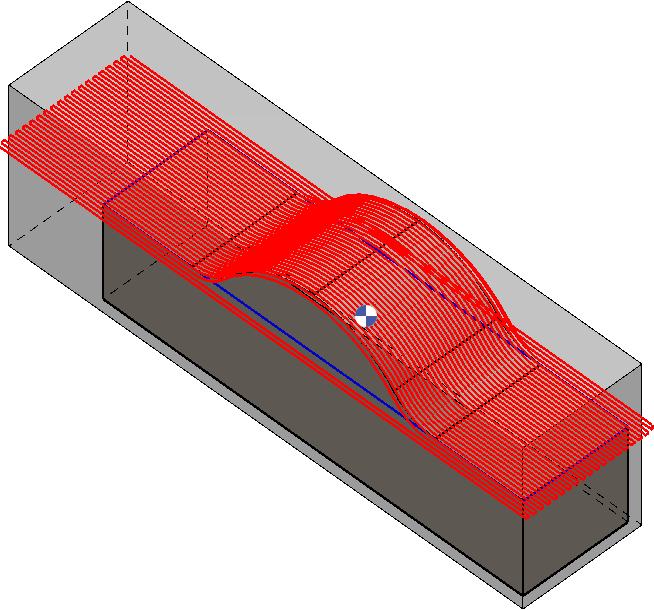

offset 5, extend yes.png

제한 영역이 다음으로 설정됨 5.00mm에서 오프셋 . 가공을 제한으로 확장 설정됨 예 .
