이 옵션은 여러 가공 사이클에서 서로 다른 목적과 동작으로 사용됩니다.
화면 오른쪽에 있는 트리 를 사용하십시오.
Cycle: 모든 수동 사이클, 프로파일 커팅 / 정삭
윤곽 가공, 윤곽 재작업, 프로파일 커팅, 슬롯팅에 대한 정의
이러한 기능을 사용하면 재료에서 공구의 입력 및 출력에 대한 아크 반지름을 정의할 수 있습니다.
리드 인 아크 반지름 (A)
이것은 더 나은 표면 품질을 얻기 위해 공구 경로의 시작 부분에 아크를 생성합니다. 이것은 일반적으로 윤곽 가공이 선 또는 호의 중간에서 시작될 때 사용됩니다. 이 반지름은 공구 반지름보다 커야 합니다.
리드 아웃 아크 반지름 (B)
리드인 아크와 마찬가지로 공구 경로에 리드아웃 아크를 지정할 수 있습니다. 마찬가지로, 리드아웃 아크의 반지름은 공구의 반지름보다 커야 합니다.
리드 인 반지름 및 리드 아웃 반지름 각도
각도 값으로 아크의 길이를 조정할 수 있습니다. 90°를 선택하면 1/4 원이 생성되고, 180°는 반원입니다.
A:
리드 인 아크 반지름
B:
리드 아웃 아크 반지름
사이클: 정삭
정삭에 대한 정의

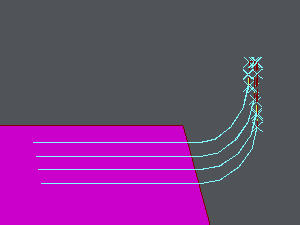

Z축을 따라 정의된 리드 인 및 리드 아웃 아크
|
|
참고:
|
|
|
|
