이 페이지는 고객 사이트에서 NCcontrol을 설치하고 구성하는 일을 담당하는 VAR(Value-Added Reseller)을 위해 만들어졌습니다.

NCcontrol의 구조

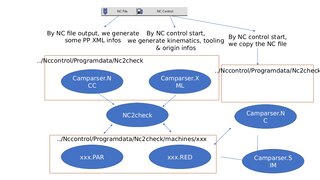

NCcontrol에 필요한 파일 및 디렉토리 구조는 다운로드 가능한 PowerPoint 프레젠테이션에 자세히 설명되어 있으며, 여기에는 두 개의 설명 다이어그램이 포함되어 있습니다.

고객 PC 구성

고객 사이트에서 기계를 정의할 때는 다음 단계를 따르십시오.

1. 각 기계에 대한 디렉토리 생성

   • 각 기계에 대해 다음 위치에 전용 디렉토리를 만듭니다.
     C:\Program Files\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. 기계 파일 구성

   • 이 디렉토리가 기계 파일, 특히 포스트 프로세서 페이지에서 참조되는지 확인하십시오.

3. 포스트 프로세서 설정

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • 필수 변수 목록은 다음을 참조하십시오. CNC 컨트롤러 변수 .

다운로드할 데이터

• exportNC.xml 파일에는 MTE 기계 키네마틱스, 원점 목록 및 공구 오프셋에 대한 정보가 들어 있습니다.

• 이 파일은 NC2check에 NC 파일을 분석하고 처리하는 데 필요한 데이터를 제공합니다.

• NC 파일을 생성할 때 XML 파일이 자동으로 내보내집니다. NC 파일과 이름은 같지만 확장자는 .NCC이며 NC 출력과 동일한 디렉토리에 있습니다.

MCG 파일 규칙

3D 키네마틱스 기계 파일을 만들 때 따라야 할 두 가지 필수 규칙이 있습니다.

1. 주요 기계 프레임 구성 요소 이름을 지정해야 합니다. 바디 ( 대문자 B는 필수입니다. ).

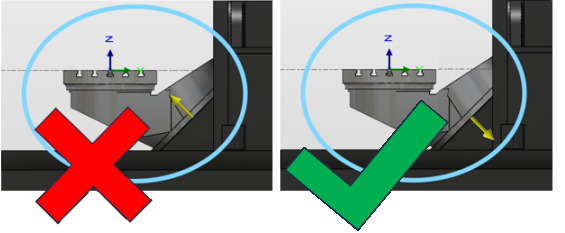

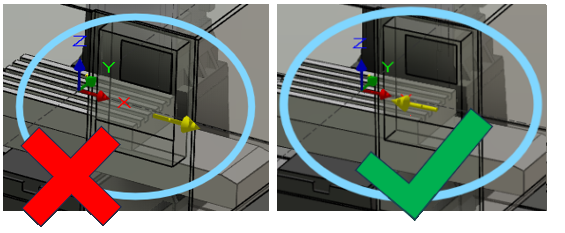

2. 각 축의 방향/방향은 기본적이며 올바르게 정의해야 합니다.
