기어 생성

ISO(NF E 23-001~005) 및 AGMA(미국) 표준에 따른 평행 인볼루트 원형 기어 생성.


두 가지 유형의 기어가 가능합니다.

  • 외부 기어

  • 내부 기어

톱니의 특징은 이빨 수와 피치에 따라 계산됩니다(직경 = 피치 * 이빨 수). GO2cam 은 피치와 이빨 수가 포함된 이러한 다양한 계산의 보고서를 표시합니다.

기어를 생성하려면

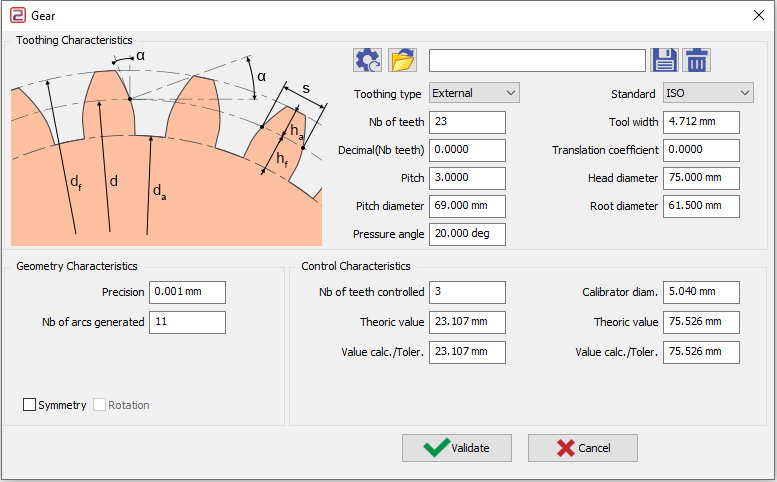

a. 다음 대화 상자의 매개변수를 채웁니다. 제어 특성 영역의 매개변수는 다음과 같이 설명되어 있습니다. 여기를 클릭하십시오 .


b. 확인을 위해 녹색 체크 표시를 클릭하면 반 이빨이 그려집니다.
c. 대칭을 선택하면 전체 이빨이 그려지고, 회전을 선택하면 검증 후 전체 기어가 그려집니다.

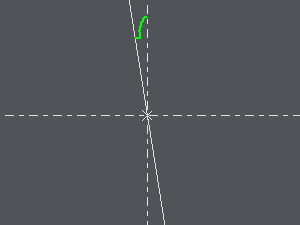

a 작업 (외부 기어)

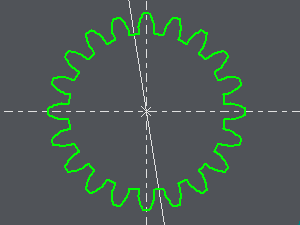

b 및 c 작업 (외부 기어)

치형 생성

ISO (NF E 22-141) 및 AGMA (미국) 표준에 따른 직선형 측면 인볼루트 원 스플라인 생성.

두 가지 유형의 스플라인이 가능합니다.

  • 축

  • 허브

톱니의 특징은 이빨 수와 피치에 따라 계산됩니다(직경 = 피치 * 이빨 수). GO2cam 은 피치와 이빨 수가 포함된 이러한 다양한 계산의 보고서를 표시합니다.

참고:

  • 이러한 유형의 스플라인은 기어 모듈에서 처리하는 평행 인볼루트 원형 기어의 특수한 경우입니다.

  • 스플라인 디자인이 다음과 같은 경우에는 GO2cam 특정 계산 프레임에서 기어 모듈을 사용하여 이 스플라인을 더 잘 정의할 수 있습니다.

스플라인 생성

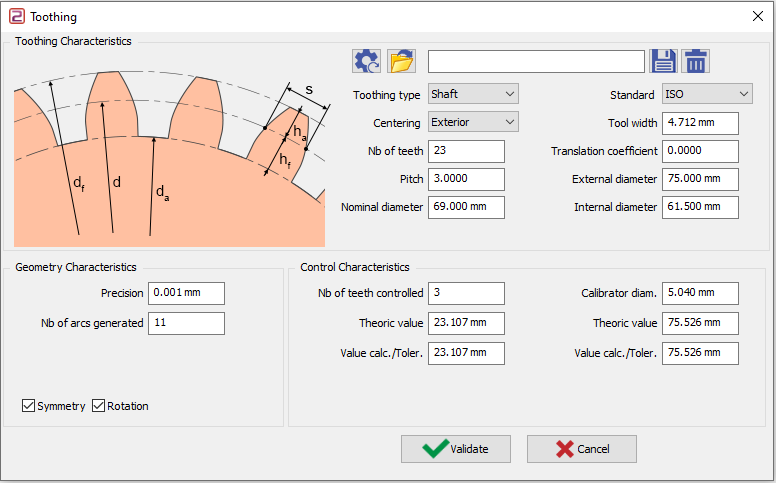

a. 다음 대화 상자의 매개변수를 채웁니다. 제어 특성 영역의 매개변수는 다음과 같이 설명되어 있습니다. 여기를 클릭하십시오 .


b. 확인을 위해 녹색 체크 표시를 클릭하면 반 이빨이 그려집니다.
c. 대칭을 선택하면 전체 이빨이 그려지고, 회전을 선택하면 검증 후 전체 기어가 그려집니다.

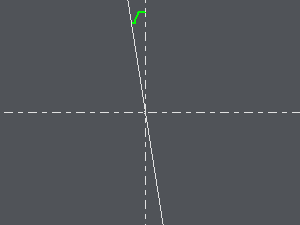

a 작업(스플라인 샤프트)

b 및 c 작업(스플라인 샤프트)
