설명

생성된 나사 가공 지점에 따라 구멍을 자동으로 생성합니다. 이러한 구멍은 밀링 환경에서 자동 가공으로 가공됩니다.

참고: 이 기능은 밀링 라이선스 소유자에게만 유용합니다. 그렇지 않으면 구멍 엔티티를 가공할 수 없습니다.

이러한 상황에서 해결 방법은 워크샵 문서의 '드릴 테이블' 시트를 내보내 구멍의 좌표를 가져와 수동으로 드릴링하는 것입니다.

나사 가공 드릴링 생성

  1. 기능 클릭

  2. 기본적으로 구멍에는 드릴링 작업이 하나만 연결됩니다. 지그 보링을 수행하려면 대화 영역에서 해당 상자를 선택합니다.

  3. 녹색 체크 표시로 확인

  4. 나사 가공 지점 목록이 테이블에 표시됩니다. 나사 가공 지점이 수동으로 생성되었거나 나사 가공 지점 계산에 문제가 있는 경우 직경과 깊이가 ??? .

경고 로 표시됩니다. 나사 가공 지점이 선택 중에 수동으로 생성된 경우 직경이나 깊이가 연결되지 않으므로 구멍이 생성되지 않습니다!

나사 가공 지점 드릴링

  1. 부품 저장

  2. EDM 환경 종료

  3. 밀링 환경으로 진입

  4. 밀링으로 이동한 다음 메뉴 구멍을 선택하고 자동을 선택합니다. 최적화 유형(종종 평면별)을 선택하고 계산을 시작합니다.

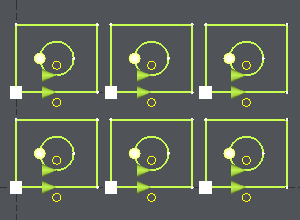

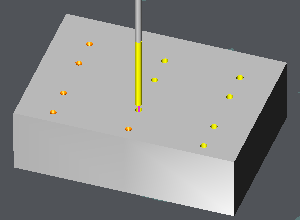

EDM 부품의 예입니다.

나사 가공 지점 드릴링
