GO2cam은 사용자가 클램프나 고정구와 같은 구성 요소를 2D 스케치 또는 3D 지오메트리에 기반하여 빠르게 생성할 수 있는 기능을 제공합니다. 이는 모든 세부 정보를 수동으로 정의하지 않고도 심볼을 가공 환경에 통합하는 데 유용합니다.

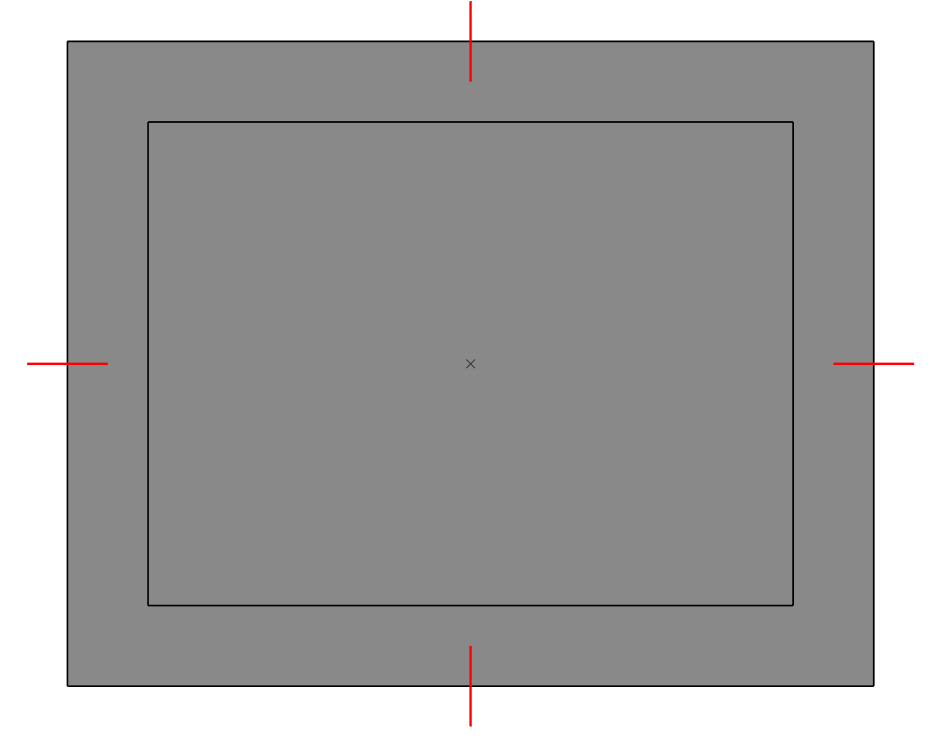

2D 또는 3D 요소에서 구성 요소를 생성하려면 먼저 필요한 지오메트리(예: 네 개의 2D 선 세그먼트 또는 3D 솔리드)를 의도한 위치(예: 클램프의 클로가 놓일 위치)에 그립니다.

(다음에서 설명하는 바와 같이 이미지 1 )

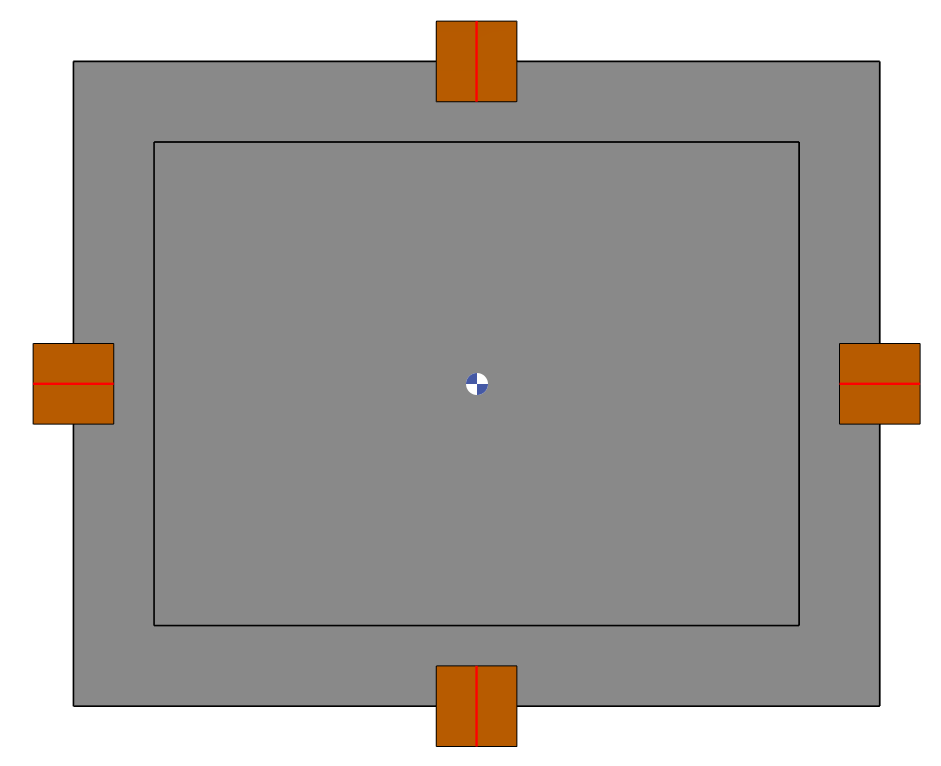

그런 다음 밀링>NC 파일>2D 또는 3D 요소에서 구성 요소 생성 로 이동합니다. 대화 상자( 이미지 2 )에서 구성 요소의 치수를 지정하고 필요에 따라 충돌 감지를 구성하고 관련 지오메트리를 선택합니다.

GO2cam은 선택한 와이어프레임 또는 솔리드를 구성 요소 심볼로 변환합니다.

표시 막대를 클릭하여 심볼의 숨김 또는 투명도를 변경할 수 있습니다.
