가공의 목적은 두 개 이상의 동축 구멍 사이의 동작을 가속화 하는 것입니다.

클레비스 모드에서는 대부분의 매개변수에 액세스할 수 없습니다. 정의해야 할 유일한 중요한 매개변수는 가공된 구멍 사이의

피이드레이트 값입니다.

이 매개변수는 Technology 페이지에 있습니다.

1. 다음 프로세스는 2D 형상 또는 솔리드에서도 사용할 수 있습니다.

수행해야 할 작업은 가공할 여러 구멍의 전체 길이 를 가진 고유한 구멍을 만드는 것입니다.

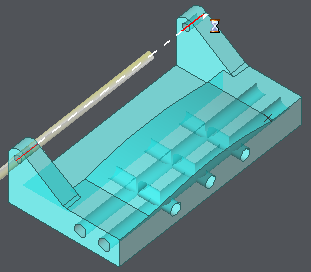

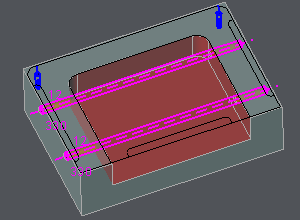

오른쪽 예제의 경우, 두 개의 동축 구멍이 두 개 있으며, 각 구멍의 길이는 50mm이지만 전체 길이는 330mm입니다. 그런 다음, 길이가 330mm인 구멍을 하나 만듭니다.

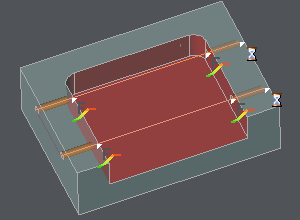

소재 관리로 인해 포켓이 홀 전에 가공되면 클레비스 모드가 적용됩니다. 피이드레이트는 포켓 내부에서 더 높습니다.

2. 홀 가공 기능(HMF) 모듈을 사용할 수 있는 경우, 구멍 인식 기능이 사용될 수 있습니다.

이 명령은 디자인 / 솔리드 / 솔리드에서 작업 및 인터페이스, 솔리드 / 기하학적 계산에서 찾을 수 있습니다.

구멍을 통합하기 전에 Z 방향이 같은지 확인하십시오. 그렇지 않은 경우, 반전할 구멍을 선택하고 대화 상자 하단의 전환 명령을 클릭하십시오.

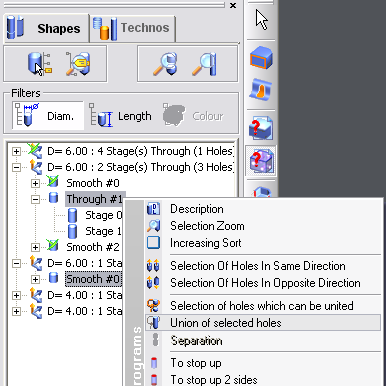

이후, Ctrl 키를 사용하여 트리에서 통합할 구멍을 다중 선택합니다.

그런 다음 마우스 오른쪽 버튼을 클릭하고 선택한 홀의 결합.
