솔리드 또는 프로파일에 모따기가 설계되지 않은 대부분의 경우 (프로파일/모따기가 Without 로 설정됨). XY 평면에서 모따기의 크기는 파라미터 너비 .

에 의해 결정됩니다. 모따기가 이미 설계된 경우 너비 파라미터는 더 이상 사용되지 않으며 (프로파일/모따기가 With 로 설정됨) 크기는 솔리드에서 자동으로 읽습니다.

For information about Toolpath following slope , click 여기 .

깊이 재연산 파라미터는 공구 팁의 깊이를 조절하는 기능을 제공합니다.

공구 팁

이 경우 하단 Z 값을 정의해야 합니다. 설정된 값이 모따기 크기와 같으면 공구 팁은 모따기의 하단 모서리와 같은 레벨이 됩니다. Z 값을 더 크게 설정하는 것이 좋습니다.

파일롯 점

공구 팁과 유사합니다. 유일한 차이점은 파일롯 점의 위치에 따라 공구의 오프셋이 달라진다는 것입니다.

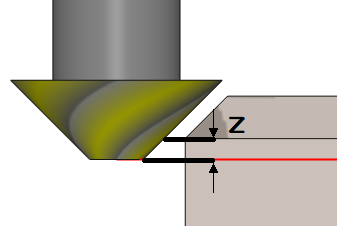

Z 델타

이 모드에서는 형상 선택 중에 모따기의 Z 고도(바닥 Z) 값을 정의할 필요가 없습니다. 전략 페이지에서 모따기 모서리에서 Z 방향으로 공구 팁을 오프셋하는 델타 값을 정의할 수 있습니다.

XY 델타

이 모드는 델타 값이 공구의 모서리를 모따기의 상단 모서리로 오프셋한다는 점을 제외하고는 Z 델타와 유사합니다.

전략을 설명하는 비디오를 시청하십시오.

#1 이미지의 챔퍼의 XY 평면의 너비이고 #2 는 Z 값입니다.

챔퍼 모서리와 동일한 레벨에 Z 값이 있으면 왼쪽 이미지에서와 같이 샹크 충돌이 발생할 수 있습니다.

오른쪽 이미지에 표시된 것처럼 이를 방지하기 위해 항상 Z 값을 오프셋하는 것이 좋습니다.
