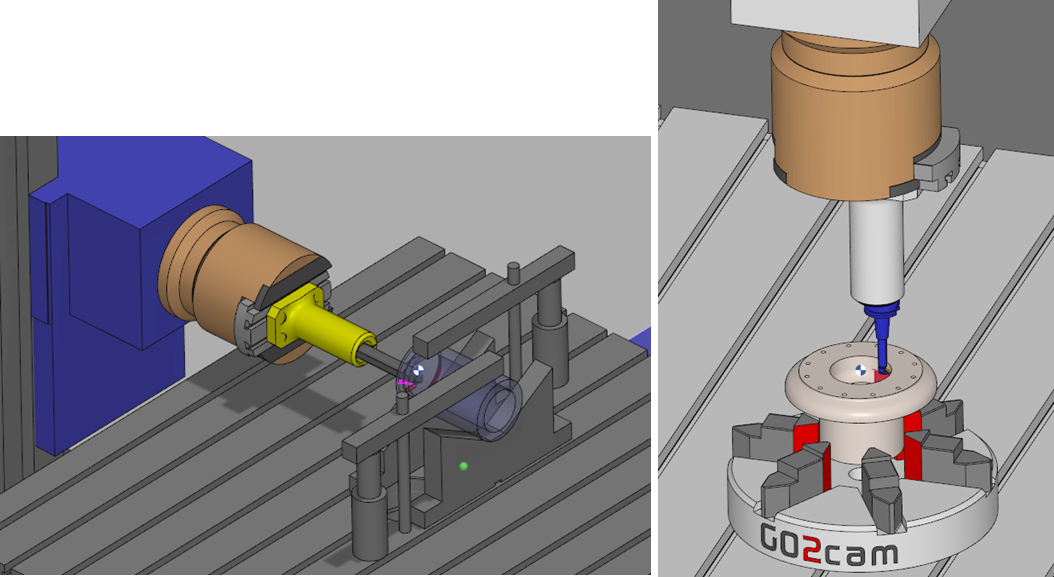

보링 헤드는 밀링 머신이 터닝 작업을 수행할 수 있도록 하는 머시닝 부착물로, 단일 설정에서 밀링 및 터닝 기능을 효과적으로 결합합니다. 이러한 특수 공구 홀더는 머신 스핀들에 장착되고 조정 가능한 절삭 공구를 고정하여 기존 구멍을 정확하게 확대, 마무리 또는 수정합니다.

일반적인 용도:

  • 정밀한 직경으로 구멍 확대.

  • 구멍 원형도 및 표면 마감 개선.

  • 엄격한 공차로 내경 가공

  • 정렬되지 않거나 중심이 맞지 않는 구멍 수정.

장점:

  • 고정밀도 – 미세 조정이 가능합니다.

  • 다용도 – 단일 헤드로 다양한 직경을 보링할 수 있습니다.

  • 더 나은 표면 마감 – 드릴링만으로보다 더 매끄러운 구멍을 생성합니다.


보링 헤드 제품 의 주요 기능은 다음과 같습니다.

  • 호환성 수직 및 수평 밀링 센터 .

  • 통합 주요 제조업체(예: d'Andrea)의 보링 헤드 .

제한

  • 단축 제어 시스템은 현재 하나의 관리되는 회전축(U축)


머신 파일 구성만 지원합니다.

기계를 올바르게 설정하려면:

스핀들과 보링 헤드를 기계 파일에 로드합니다.

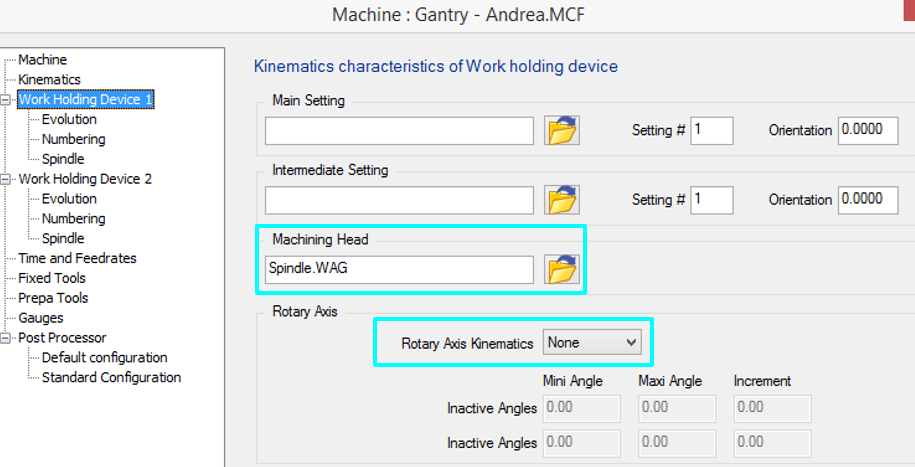

  1. The 3축 스핀들 으로 정의됨 작업물 고정 장치 #1 .

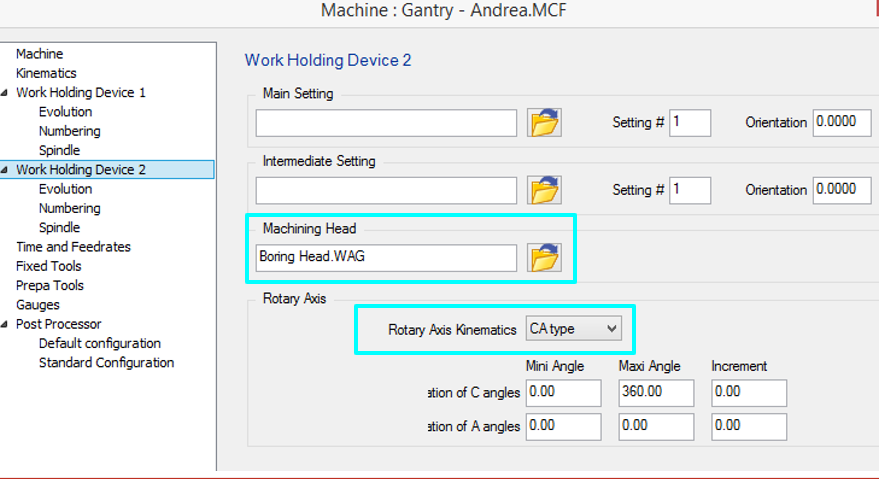

  2. The 보링 헤드 으로 정의됨 작업물 고정 장치 #2 .

image-20250423-100242.png image-20250423-100433.png

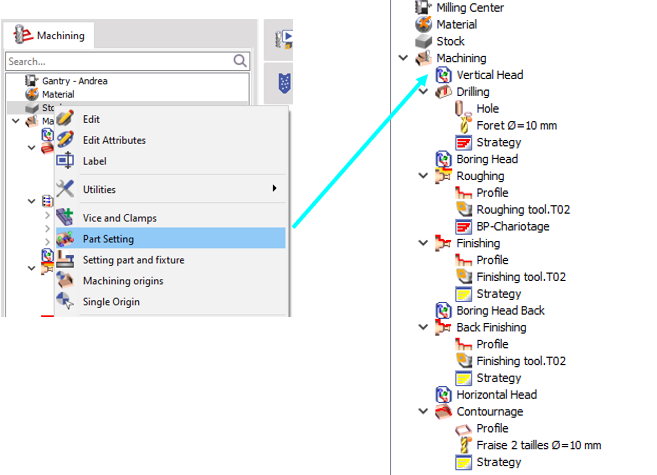

파트 설정

The Part 설정 기능 키네마틱스 간의 쉬운 전환을 허용합니다. 사용자가 기계 설정을 다시 정의하지 않고도 다른 헤드 구성(예: 밀링 스핀들 대 보링 헤드) 간을 쉽게 전환할 수 있습니다.

보링 헤드가 정의된 것처럼 작업물 고정 장치 #2 Part Setting은 활성 키네마틱스를 기반으로 올바른 공구경로와 후처리 출력을 보장합니다. 특히 밀링과 선반 작업을 전환할 때, 적절한 공구 방향을 유지하는 데 도움이 됩니다. 회전 테이블 (예: 단일 설정에서 부품의 반대쪽 측면 가공)

사용 예:

  1. 밀링 작업용 표준 스핀들(워크 홀딩 디바이스 #1) 선택

  2. 선삭/보링 작업용 : 로 전환 보링 헤드 (워크 홀딩 디바이스 #2) 파트 세팅을 통해

  3. 다면 가공 회전 테이블이 있는 경우, Part Setting은 단일 작업에서 공작물의 여러 면을 가공하기 위한 올바른 공구 위치를 보장합니다.
