Definition
作業平面は、互いに垂直な3方向、X、Y、Zによって定義されます。作業面はXYであり、工具は常に現在の平面のZ方向にあります。
GO2camに入力すると、平面が既に作成されています。ﾐｰﾘﾝｸﾞとEDMでは 基準平面 、旋盤では 回転平面 （作業面はZX）です。
特定のケース（第4軸での加工など）では、パーツの他の面に相当する新しい平面を作成する必要があります。
作成に必要なコマンドはすべて提供されています。
新しく作成された平面ビューでの 作成された平面は常に現在の平面になります .
しかし、新しい平面を作成しても、現在のビューは変わりません。この動作は、[ツール]>[オプション]>[表示]にあるオプション 位置決め を使用して変更できます。
特殊なケースは展開平面です。これは現在の平面になり、ビューは 変更されました .
Plane List
|
変更されます。既存の作業平面のリストには、インタラクティブなステータスバーからアクセスできます。このリストを使用して、次のことができます。
また、平面の軸系を右クリックして[現在の平面として定義]を選択することによっても、平面を変更できます。 |
|
System of Axis
Display of Workplanes systems of axis
設定
既存の作業平面に対応する 軸系の表示 軸系が表示されます。軸系はまた 平面番号 も示します。この番号は、平面一覧にも記載されています。
表示は、フィルタダイアログで設定します。
-
現在の平面軸系のみを表示するには、自動モードを維持します
-
すべての既存平面の軸系を表示するには、「表示」モードのアイコンをオンにします
-
軸系を非表示にするには、「非表示」モードのアイコンをオンにします。
色の規則
|

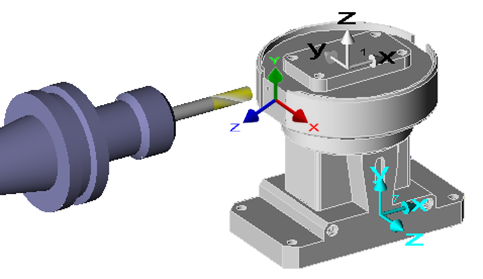

新しく作成された平面ビューでの 現在の作業平面 ３色で表示されます。 ここでは、現在の平面は平面＃８です。
現在の作業平面でない場合、 基準平面 白 色で表示されます（平面＃１）。
全て 他の既存平面 はクリアに表示されます 青 . |
|
