この機能は加工前の準備ステップです。ねじ切り開始点には、スラグとマイクロ スラグの値、パス間の退避など、便利な加工情報が含まれています。作成はプロファイル解析にリンクされており、多くのプロファイルを加工する場合、選択ボックスを使用すると非常に高速です。


フィルターのダイアログに、新しいタイプのエンティティ「ねじ切り開始点」を追加しました。

これにより、ねじ切り開始点と幾何学的点を区別できます。


概要

GO2camでは、ねじ切りを3つの方法で定義できます。

Auto threading on profiles [1]

Manual threading point [2]

Inclined threading [3]

V6.10以降、自動ねじ切り、手動ねじ切り、傾斜ねじ切りの3つのコマンドはすべて、関連パラメーターを含めて単一のダイアログウィンドウに統合されました。

注:ねじ切り開始点は、自動的に回避するための事前穿孔穴として考慮するポケットサイクルによって考慮されます。

1. プロファイル上の自動ねじ切り

自動ねじ切りは、多くの形状の場合に非常に便利です。

自動ねじ切りでは、CADモデルに点が作成されている場合、GO2camはそれらをねじ切り位置として認識します。

ねじ切り開始点を作成するには

  1. ねじ切り開始点の定義

  2. 幾何学的作成

1. Definition of a threading point

最初の2つのパラメーターは、ねじ切り開始点の位置とサイズを定義します。最後の3つのパラメーターは、ねじ切り開始点に含まれる技術情報です。

Select the function: Auto threadings on profiles [1]

Enter the 直径 [4] of the threading point and the オフセット距離 [9] (画像の1) relative to the shape.

間で選択 ダイス または パンチ 形状の内側または外側にねじ切り開始点の位置を指定します。 [8]

ねじ切り開始点は、プロファイルの 最長の要素 に沿って自動的に作成されます。もちろん、ボックスによる選択を使用して、複数のプロファイルのねじ切り開始点を自動的に作成することもできます。 [10]

As for the 最大直径 [11] , it is used in case of machining of circle.

ねじ切り開始点は円の中心にあり、「距離」値によってプロファイルにより近いものです。

You can define the angle direction [12] を「 自動方向 ”, “ 円のみ強制 」または「 すべての形状で強制 ”.

偶数パス(2、4、6パスなど):

奇数パス(1、3、5パスなど):

スラグ [5] とマイクロ スラグ [7] : \u306e定義 スラグ(2) 昼夜戦略。

この距離は、 部分的 パスをプログラムするときに残される材料です。夜間戦略では、パーツの剛性と加工品質を確保するために、値を大きくすることができます。 マイクロ スラグ(3) も定義できます。パーツを維持します。

すべての部分パスは、このスラグ値を尊重して夜間に実行できます。次に、戦略に停止が自動的にプログラムされます。

仕上げパスは最終的に朝に行われます。

パスの数に応じてマイクロ スラグの位置が変化します( 奇数 または 偶数 番号)。

The machining strategies enable to manage this case. Please read the chapter ツールパス タイプ .

2. Geometrical Creation

実行 選択ボックス すべての輪郭を分析するために、右クリックして 選択を確認 または必要な輪郭上で。

GO2camは点を生成します 可能であれば 輪郭の最長の要素に沿って、その中点に垂直に。

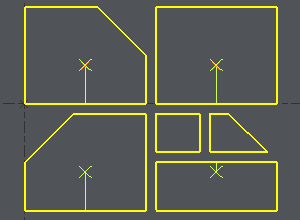

例1 :ドラフトに点がない場合、GO2camは輪郭を分析し、入力したパラメータに応じてねじ切り点を生成します。

画面下部のメッセージで、点の作成が確認されます。作成が不可能な場合もあります。その場合は、このメッセージボックスで通知されます。ここでは、4 mmのオフセットは、小さすぎる2つの形状では不可能です。オフセット値を変更するか、手動で点を生成する必要があります。

例2 :図面上に多くの点が存在する場合、GO2camは輪郭を解析し、入力したパラメータに基づいて最適な点を復元してねじ切り開始点を生成します。

画面下部にメッセージが表示され、ねじ切り開始点が要求どおりであることが確認されます。

(blue star) DXFファイルのインポート時にねじ切り開始点を復元する方法については、ビデオをご覧ください。

EDM- DXF Import .png

2.手動スタート点

手動ねじ切りは、2点を作成する必要がある オープン輪郭 、または自動ねじ切りが認識されない4軸加工の場合によく使用されます

手動ねじ切り点を定義するには

位置とサイズ :

座標を入力して点の位置を指定します 座標 画面上の点をクリックするか。

必要に応じて(チェックボックスにチェックを入れる)、 直径 ねじ切り開始点の。ほとんどの場合、手動ねじ切り開始点は材料の外側にあるため、後で加工するための直径を作成する必要はありません。

技術パラメータ:

  • リトラクト: ワイヤのプログラミングされた動作 パス間 加工設定で定義された距離。この距離により、ワークに傷が付くのを防ぎます。

  • スラッグとマイクロザック: 定義に従って 特殊1/

機械加工での選択

加工選択では、 アプローチ リターン ねじ切り点を宣言するアイコン

3. 斜め結線

形状を加工する場合、ほとんどの場合、斜め結線が使用されます 垂直ねじ切りは作成できません .

傾斜角度の作成は、 2点で定義されたベクトル

注記: 技術パラメータは他のねじ切りポイントと同様に定義されます。自動または手動ねじ切りセクションを参照してください。

ねじ切りポイントを作成すると、ねじ切りポイントにマウスを合わせると、情報が吹き出し表示されます。

表示は他の要素を邪魔しません

V611 - Threading point info pop-up.png

ねじ切りポイントの表示許容範囲を変更したため、非常に小さな直径でも表示が正確になりました。
