サイクル: すべての標準サイクル、すべての手動サイクル、すべての手動穴サイクル、輪郭切削、millyuGO、PAM、荒加工/再加工、面取り荒加工、ポケット(形状)、輪郭仕上(形状)、再加工仕上(形状)、3X面取り、3X等パラメトリック、5X等パラメトリック、プランジ輪郭加工、プランジポケット加工

定義

Z軸に沿った工具のアプローチとリターンの動きを管理します。

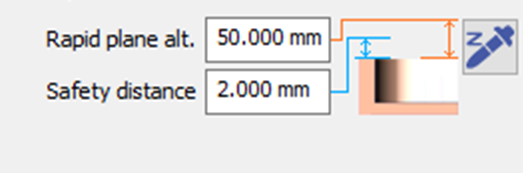

早送り平面高度

この高度は、アプローチとリトラクトの高度に使用されるオプションに応じて考慮されます。早送り平面高度は、Z基準(Z0)に絶対的にリンクされています。正または負にすることができます。

ジオメトリ上の値を取得して、早送り平面高度を定義できます。これには、アイコン

をクリックしてから、ジオメトリをクリックして高度を選択します。

安全距離

この距離は、早送り動作の安全マージンに対応します。安全距離は材料の高さにリンクされており、常に正です。

いくつかの可能性の中から、アプローチとリターンの動きを定義できます。

アプローチポイント高度

リトラクトポイント高度

リターンポイント高度
