このコマンドは ソリッド ソリッド パーツでのみ機能します。単一 ソリッド パーツが存在する場合、コマンドを実行するだけで、反対側の面を通るすべての形状を自動的に 復元

できます。

金型とパンチ、円柱、一定および進化するテーパ、4軸形状などの他のすべての形状も認識されます。

形状を視覚化および分析するためのツリーが作成され、プロファイルの自動ねじ切りなどのいくつかのコマンドも提供されます。

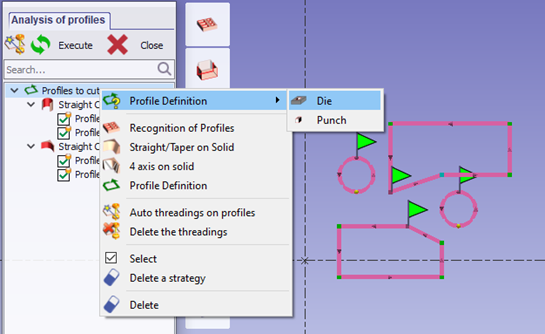

プロファイル定義 画面に表示または非表示にするために、ツリーからプロファイルを非アクティブ化/アクティブ化できます。 は、Z断面を定義した後にプロファイルを作成するために、プロファイルツリーからアクセスできます。

Z断面によってプロファイルが作成されると、プロファイル定義によって、それが 金型またはパンチ 形状

最大テーパ角度 であるかどうかを選択できます。 を使用すると、面取りを回避しながらもコレットを認識できます。

Faces with different Z levels are also recognized.

このコマンドの手動使用方法を示すビデオを見ることができます。

最大テーパ角度と異なるZレベルの面に関するビデオを見ることができます。

タイプ の概念は ストラテジー の定義に含まれています。ストラテジーの作成または修正中に、それを右クリックして「タイプ」コマンドにアクセスします。

いくつかのタイプがあります。

• 円柱のストレートカット

• 円柱のテーパークット

• ストレートカット（任意の形状）

• テーパークット（任意の形状）

• 進化テーパ

• 4軸加工。

ストレートカットとテーパークットのプロファイルには、2つのタイプがあります。1つは任意の形状（ストレートカット、テーパークット）、もう1つは円柱（ストレートシリンダー、テーパードシリンダー）です。これにより、形状を区別し、個別のストラテジーを定義できます。

A 最大直径 そして 最小直径 も 円柱 タイプに対して定義できます。これにより、加工ツリー内の円柱タイプサイクルをより適切に分類およびグループ化できます。

ストラテジタイプウィンドウでは、パーツ解析中のストラテジ選択の自動化ルールを定義できます。

これにより、プロセスは大幅に簡素化されます。

• パーツを読み込みます。

• 自動パーツ解析を実行します。定義されたタイプに基づいて、各プロファイルにストラテジが自動的に適用されます。

• 自動ねじ切りを実行します。

• 加工計算を実行します。
