このオプションは、いくつかの加工サイクルで使用され、目的と動作が異なります。
画面の右側の ツリー を使用してください。
Cycles: ｽﾄﾚｰﾄｶｯﾄ、ﾃｰﾊﾟｰ輪郭加工 / 4軸cnt / cnt、4軸elt / elt
ｽﾄﾚｰﾄｶｯﾄ、ﾃｰﾊﾟｰ輪郭加工
These parameters allow you to add overlengths and arcs on the approach and return of the wire.
Only the 導入 パラメータが説明されています。 逃げ パラメータ定義は全く同じです。
導入ｼﾌﾄ量 (A)
正の値はプロファイルの最初の要素でツールパスを延長し、負の値は短縮します。最初の要素が円弧の場合、延長距離は円弧状になります。これは一般的に、加工が外角から始まる場合に使用されます。
導入円半径 (B)
最初のプロファイル要素の前に、それに接する1/4円の追加。導入延長を使用する場合、導入円弧半径はその前に配置されます。この半径はワイヤ半径よりも大きくする必要があります。
導入円弧+直線
導入円弧半径が定義されている場合、その前に直線延長を追加できます。以下のいずれかを選択できます。
-
自動：半径上の延長距離は、ねじ切り開始点に対して自動的に計算されます
-
マニュアル：半径上の延長距離を入力します。
導入円弧+直線
選択が「手動」の場合、希望する値を入力してください。
4軸cnt / cnt、4軸elt / eltの定義
ワイヤの導入と逃げの管理。アプローチとリターンに延長と円弧を追加できます。
Only the リードイン パラメータが説明されています。 リードアウト パラメータ定義は全く同じです。

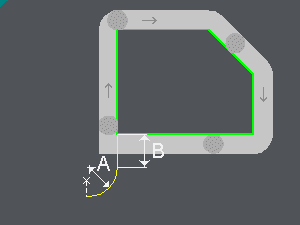

導入円半径 (A)
最初のプロファイル要素の前に、それに接する1/4円の追加。導入延長を使用する場合、導入円弧半径はその前に配置されます。この半径はワイヤ半径よりも大きくする必要があります。
導入ｼﾌﾄ量 (B)
正の値はプロファイルの最初の要素でツールパスを延長し、負の値は短縮します。最初の要素が円弧の場合、延長距離は円弧状になります。これは一般的に、加工が外角から始まる場合に使用されます。
