ギアの作成

ISO（NF E 23-001～005）規格とAGMA（米国）規格に従った平行インボリュート円形ギアの作成。


2種類のギアが可能です：

  • 外歯車

  • 内歯車

歯の特徴は、歯の数とピッチ（直径＝ピッチ×歯の数）に従って計算されます。 GO2cam は、ピッチと歯の数を含むこれらのさまざまな計算のレポートを表示します。

ギアを作成するには

a. 次のダイアログボックスのパラメータを入力します。制御特性領域のパラメータについて説明します。 ここをクリック .


b. 緑色のチェックマークをクリックして検証すると：半歯が描画されます。
c. 対称を選択すると歯全体が描画され、回転も選択すると検証後にギア全体が描画されます。

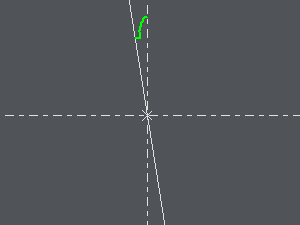

a オペレーション（外歯車）

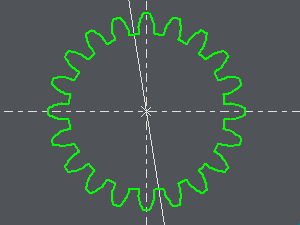

b と c オペレーション（外歯車）

歯の作成

ISO（NF E 22-141）規格とAGMA（米国）規格に従った直線側面インボリュート円スプラインの作成。

2種類のスパイラルが可能です。

  • シャフト

  • ハブ

歯の特徴は、歯の数とピッチ（直径＝ピッチ×歯の数）に従って計算されます。 GO2cam は、ピッチと歯の数を含むこれらのさまざまな計算のレポートを表示します。

注記 :

  • このタイプのスプラインは、ギアモジュールで処理される平行インボリュート円形ギアの特殊なケースです。

  • スプラインを設計する必要がある場合、それが GO2cam 特殊計算フレームを使用すると、ギアモジュールでこのスプラインをより適切に定義できます。

スプラインを作成するには

a. 次のダイアログボックスのパラメータを入力します。制御特性領域のパラメータについて説明します。 ここをクリック .


b. 緑色のチェックマークをクリックして検証すると：半歯が描画されます。
c. 対称を選択すると歯全体が描画され、回転も選択すると検証後にギア全体が描画されます。

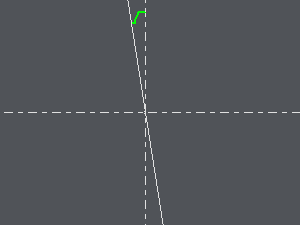

a 操作（スプラインシャフト）

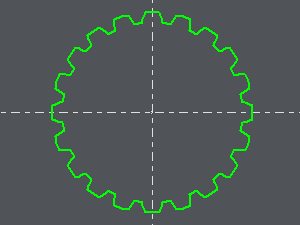

b と c 操作（スプラインシャフト）
