質問

How can I have 2 different tools in a synchronized cycle?

解決策

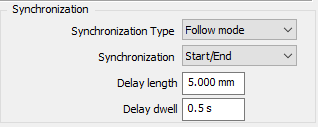

必要な同期設定を使用して、通常のバランス荒加工/バランス仕上げサイクルを定義します。この場合、単一の工具が選択されているため、同じ工具がMTEに2回ロードされます。

別の2番目の工具を設定するには、加工ツリーでサイクルを展開します。 右クリック 既存の工具で「 別の反対側のツールを追加 '.

」を選択すると、必要な工具を選択して検証できる工具選択ウィンドウが再び開きます。

これで、両方の工具が加工ツリーに表示されます。

バランスのとれた同期サイクルの適用方法を説明するビデオを見ることができます。「 2.20 」にスキップして、サイクルの2つの異なる工具の定義を表示します。

質問

MTEで工具を複製する方法？

解決策

旋盤で工具を複製するには、

1. 工作機械エリアで複製する工具を選択します。

2. 工具を右クリックして「コピー」を選択し、次にツールバーベクトルで「貼り付け」を右クリックします。

3. 工具リストに移動

4. 同じ工具を使用する他のサイクルの「位置選択」を変更し、工具をタレットに搭載します。

質問

WanaGOは、機械がパーツを受け入れることができるかどうかをどのように判断しますか？

解決策

WanaGOは、次の基準に基づいて、機械がパーツを受け入れることができるかどうかを判断します。

1. ストックサイズ： 機械の最小および最大のストックサイズは、ワークピースの寸法と比較されます。ワークピースがこれらの寸法内に収まる場合、機械は機能すると見なされます。

2. 重量： 密度値を持つ材料ファイルがロードされている場合、ワークピースの重量が計算されます。この重量は、機械の容量と比較されます。機械が重量を処理できる場合、それは適切であると見なされます。

本質的に、WanaGOは、機械がパーツを収容するのに十分な物理的な大きさがあり、その重量を処理するのに十分な強度があることを保証します。

質問

回転テーブルにパーツをプログラムする方法

解決策

1. 機械ファイルを開きます。

2. 「ワーク保持具」セクションに移動します。

3. メイン設定の横にあるフォルダをクリックして、使用可能な回転テーブルを参照し、適切な回転テーブルを選択します。

4. 「検証」ボタンをクリックして選択を確認します。

5. "ストック"を右クリックします。

6. 「パーツと治具の設定」オプションを選択します。



7. 回転テーブルの座標と回転角度を調整します。

8. 設定を検証します。

9. 機械>工具に移動して、MTEで回転テーブルを表示します。

このビデオは、荒加工の4軸プログラミングと回転テーブルの設定方法を示しています。
