概要

作成されたねじ切りポイントに従って穴を自動作成します。これらの穴は、ミーリング環境で自動加工されます。

注： この機能は、ミーリングライセンスの所有者のみが使用できます。それ以外の場合は、穴エンティティを加工できません。

その場合の回避策は、ワークショップドキュメントの「ドリルテーブル」シートをエクスポートして穴の座標を取得し、手動で穴あけすることです。

ねじ切り穴あけの作成

  1. 機能をクリック

  2. デフォルトでは、穴には1つの穴あけ操作のみが関連付けられます。ジグボーリングを行う場合は、ダイアログゾーンの対応するボックスをチェックします。

  3. 緑色のチェックマークで検証

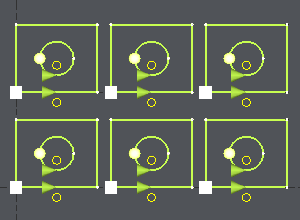

  4. ねじ切りポイントのリストが表に表示されます。ねじ切りポイントを手動で作成した場合、またはねじ切りポイントの計算に問題がある場合、直径と深さが ??? .

警告 で表示されます：ねじ切りポイントを選択中に手動で作成した場合、深さと直径は関連付けられず、穴は作成されません！

ねじ切りポイントの穴あけ

  1. パーツを保存

  2. EDM環境を終了

  3. ミーリング環境に入る

  4. ミーリングに移動し、メニュー「穴」を選択して自動を選択します。最適化の種類（多くの場合、平面による）を選択し、計算を開始します。

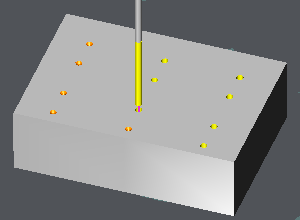

EDMパーツの例を次に示します。

ねじ切りポイントの穴あけ
