サイクル： 荒加工

定義

内径荒加工の各パス前にドリルツールパスをプログラムできます。このオプションにより、ドリル加工と工具交換を回避できます。

もちろん、ドリル加工とリーミング加工の両方が可能な特殊工具（例：Ceratizit社のEcoCut工具）を使用する必要があります。

この新しい戦略を適用するには、ツールページとサイクルページでいくつかのルールを遵守する必要があります。遵守しないと、パラメータは使用できません。

  • パラメータ 加工穴直径 内径 カッター ページ ,

  • 切刃の角度 KAPR は に設定する必要があります 90° ,

  • ツールパスのサイクルタイプは、「 面取り ',

  • 」モードで定義する必要があります。「 旋削中に穴加工する 」オプションを「 はい '.

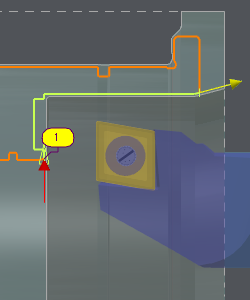

  • 開始ベクトルは垂直に設定する必要があります（図のように）

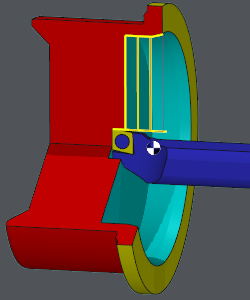

図形を選択する必要があります 底面から上面まで 、ドリル加工ができない場合を除く。

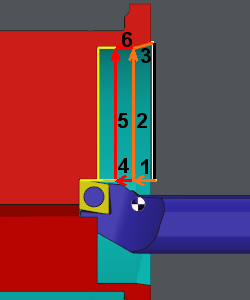

生成された工具経路は次のとおりです。

１：ﾄﾞﾘﾘﾝｸﾞ １パス、

２と３：荒加工 １パス、

リトラクト、

４：ﾄﾞﾘﾘﾝｸﾞ２ nd ﾊﾟｽ

５と６：２ nd 荒加工Z間隔など

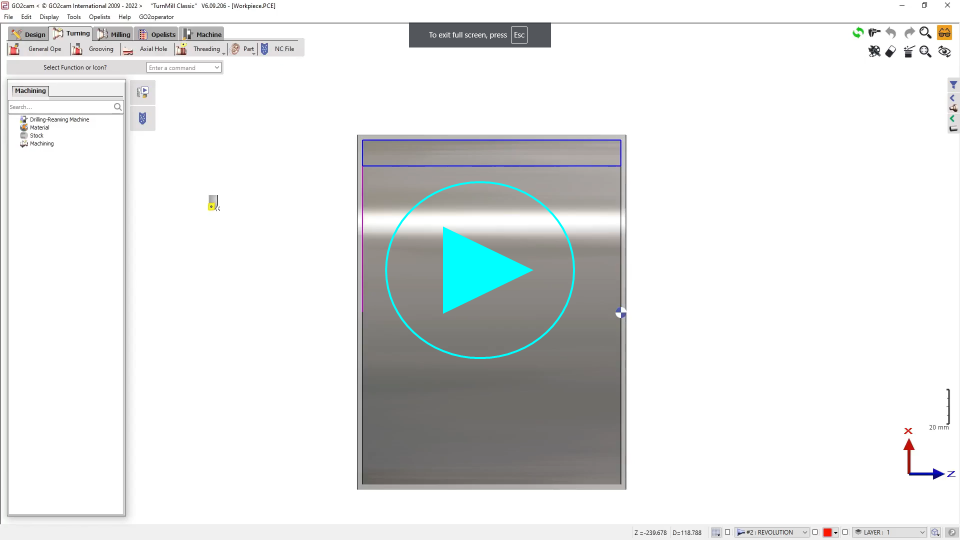

(blue star) 旋削中に穴加工する荒加工サイクルの動画を見ることができます。

Program a Drilling - Reaming Method 1.png
