概要

工具の切削面の作成。

この機能は 最初の段階 必要な工具の作成の開始です。

工具の正しい輪郭を計算できます。必要なのは 最終形状を表示 パーツの形状と 切削角度 を指定するだけです。工具の切削面は自動的に計算されます。

第二段階 （工具全体の作成）は、側面テーパ角度と工具の位置決めを定義し、４軸加工に役立つジオメトリを作成します。

工具の切削面を作成するには

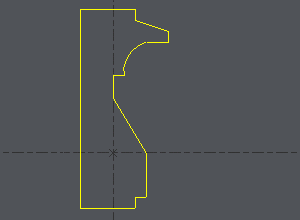

まず、 最終形状 を得るために描く必要があります。

描画する際には、いくつかの非常に正確なルールを遵守する必要があります。

  • 図形は クローズド .

  • the 最小直径 トレース Y軸 .

  • GO2camは、加工する輪郭の両端に自動的に延長距離を作成するため、計算にはそれが適しています 垂直線分を設計する 最初に各端点から点

これらのルールはすべて、私たちの例で厳守されています。

ﾀﾞｲｱﾛｸﾞ ｿﾞｰﾝ を入力してください。

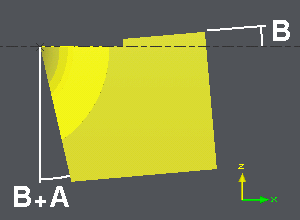

2つの最も重要なパラメータは、文字で示されています A そして B 下のイメージで。

A は ﾃｰﾊﾟ角度 、そして B は 切削角度 例のように、X軸上に切削面を位置付ける自動回転があります。

輪郭をクリック、クリック プロファイルOK 検証する。

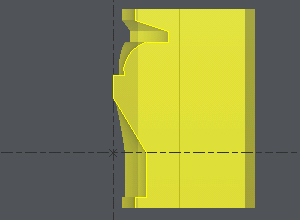

GO2cam は有用な図形のみを保持し、工具の「イメージ」を作成します。次に、次のステージに進む必要があります。工具全体の作成。
