サイクル： バックボーリング、補間

定義

3つの主要な基準を定義する必要があります。

  • 上面高さ

  • 裏面高さ

  • バックボーリングの深さ

上面と裏面で同じ加工（カウンターボーリングまたはリーミング）をプログラムすることも可能です。

この場合、4番目のオプションが必要です。

一般的なケース

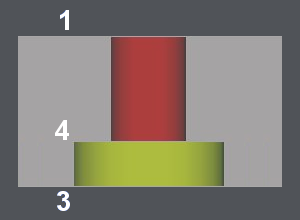

次の例を使用して、これらのオプションを説明します。裏面のカウンターボーリング操作。

1: 高さ/基準

加工の開始高さ：

  • エンティティ：エンティティ、穴、または円の高さと

  • ストック：ストック形状に関係なく安全

2：深さ/基準は使用できません

3：裏面高さ/基準

裏面の高さ：

  • エンティティ：エンティティ、穴、または円での値

  • ストック：ストック形状に関係なく安全

4: 裏面深さ / 参照:

  • エンティティ: 円の高さと穴で読み取った値

  • ストック：ストック形状に関係なく安全

  • マニュアル／要素： 裏面深さ 内の値を入力してください。要素の値を基準とします

  • マニュアル／在庫：値を入力 裏面深さ 、これはｽﾄｯｸを基準とします

このセクションは 背面加工 のみ。

ﾊﾞｯｸ加工の特殊なケース

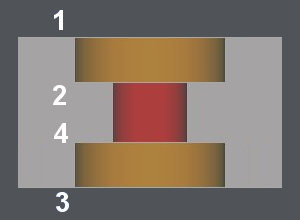

次の例でこれらのオプションを説明しましょう。背面のカウンターボーリング加工と上面の同じ加工です。

最初にオプションを設定する 突入する前に表側を加工 に はい

1: 高さ/基準

加工の開始高さ：

  • ストック：ストック形状に関係なく安全

  • 要素情報: 要素内の値、穴または円

2：深度／基準

  • 要素内の値、穴の場合はOK、要素が円の場合は不可能

  • ｽﾄｯｸ：ｽﾄｯｸの値、希少。

  • マニュアル／要素： 裏面深さ それはエンティティの位置を基準とします

  • マニュアル／在庫：値を入力 裏面深さ 、それはｽﾄｯｸ値を基準とします。

3：裏面高さ/基準

裏面の高さ：

  • 要素情報: 要素内の値、穴または円

  • ストック：ストック形状に関係なく安全

4: 裏面深さ / 参照:

  • エンティティ: 円の高さと穴で読み取った値

  • ストック：ストック形状に関係なく安全

  • マニュアル／要素： 裏面深さ 、それは要素情報に相対的になります

  • マニュアル／在庫：値を入力 裏面深さ 、これはｽﾄｯｸを基準とします

Final Dwell

加工終了時の遅延（秒）
