Apri ABUTMENT in formato STL e applica automaticamente il percorso utensile.

Dividiamo l'ABUTMENT in 3 aree di lavoro:

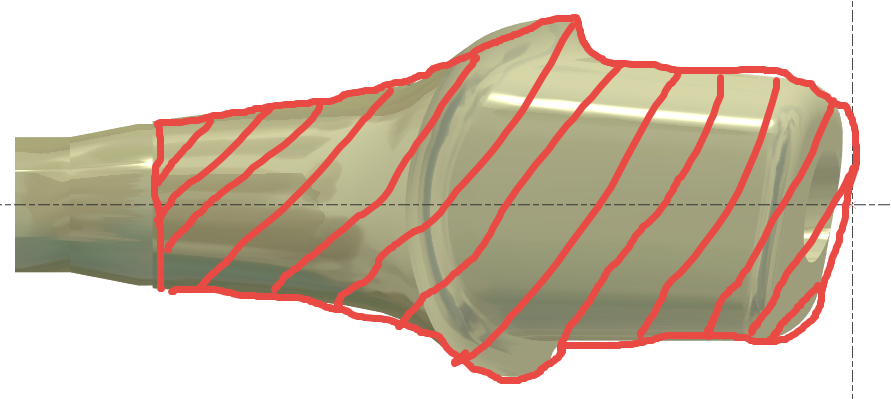

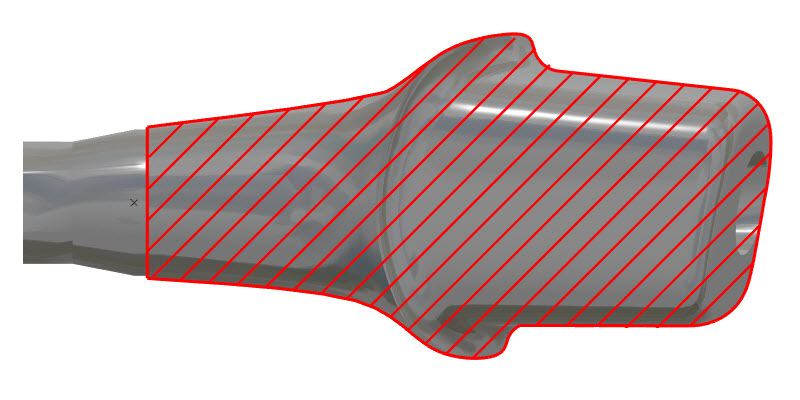

Area personalizzata

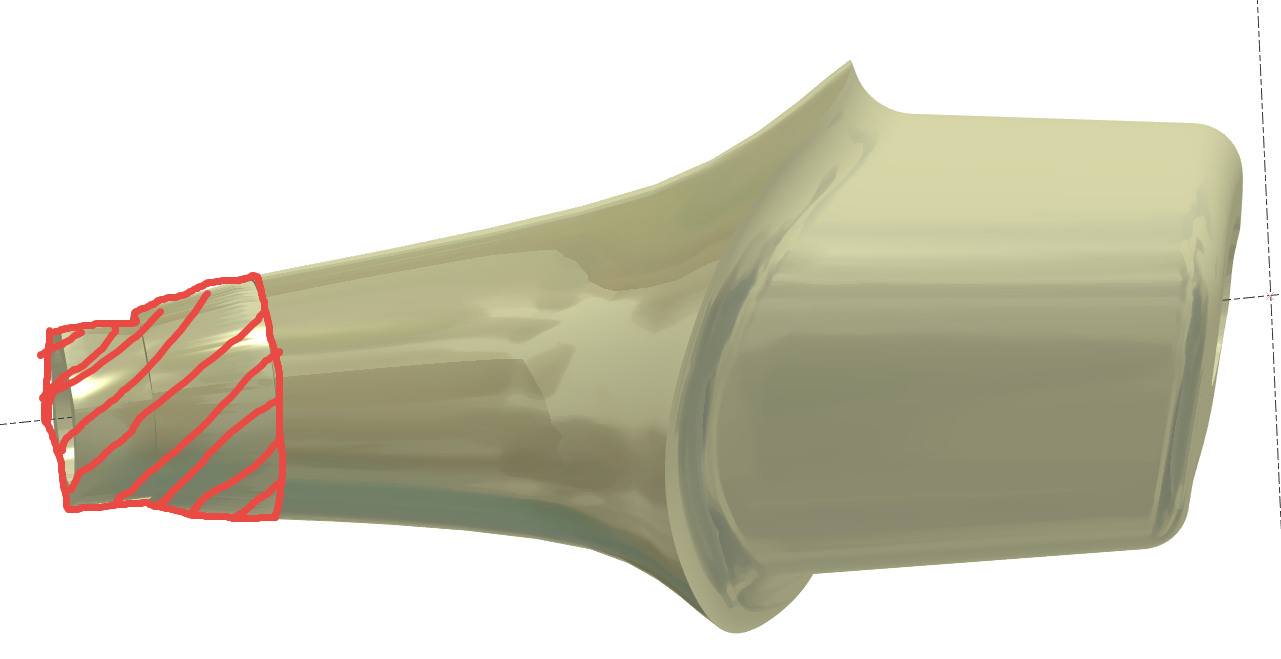

Area di connessione

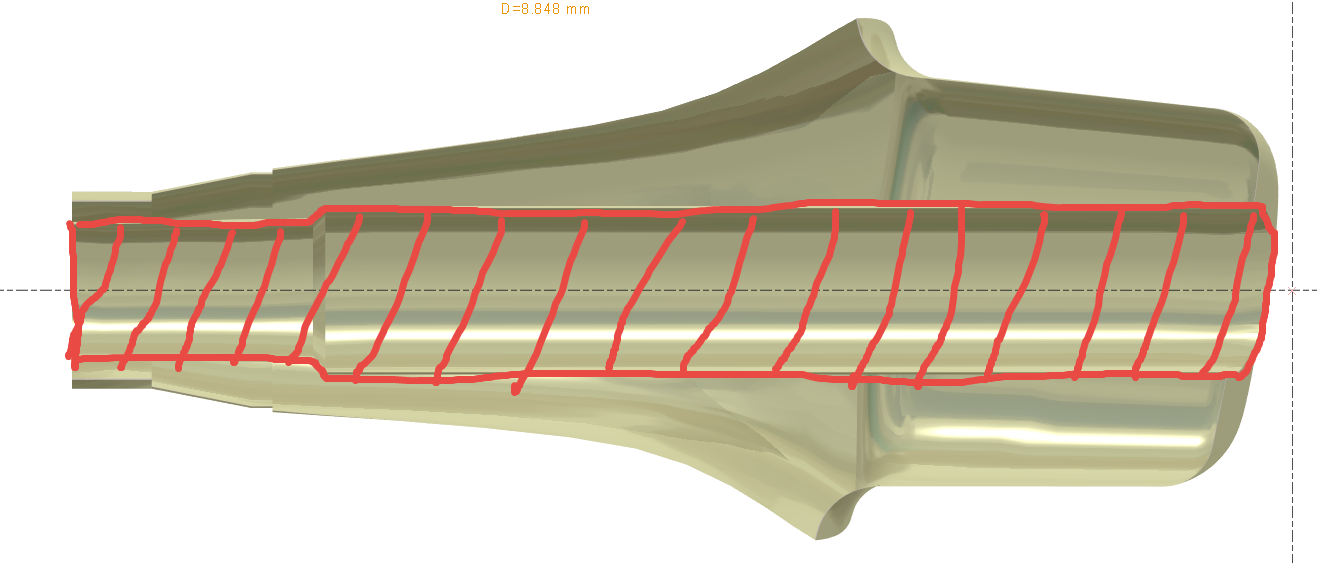

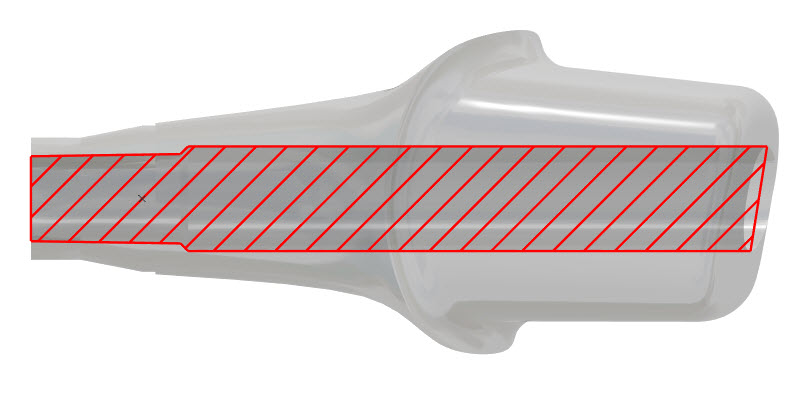

Area foro


Per lavorare Area personalizzata sull'abutment, utilizziamo gli utensili seguenti

Utensile di tornitura (utensile n. 2) per eseguire la sgrossatura di tornitura:

Fresa semisferica utensile D03 (utensile n. 5) in direzione radiale per eseguire la sgrossatura di fresatura

Fresa semisferica utensile D01.5 (utensile n. 3) in direzione radiale per eseguire la lavorazione di finitura (sgrossatura semi)

Fresa semisferica utensile D01.5 (utensile n. 3) in direzione radiale per finire la superficie in 4 assi

Fresa semisferica utensile D02 (utensile n. 6) in direzione assiale per finire la superficie di occlusione

Per lavorare Area di connessione , utilizziamo gli utensili seguenti

Utensile di tornitura posteriore (utensile n. 3) per eseguire la sgrossatura di tornitura dell'area di connessione

Fresa piana D04 (utensile n. 4) per eseguire il profilo esagonale dell'area di connessione

Utensile da troncare (utensile n. 1) per tagliare il pezzo dalla fine dell'area di connessione

Per lavorare Area foro , utilizziamo gli utensili seguenti

Centrino D4 (utensile n. 7) per eseguire la puntatura prima di forare il foro

Utensile di foratura (utensile n. 8 9 10) per forare il foro

NB:

Codice G per Fori e Connessione non è gestito dal CAM.

Fori e Connessione sono gestiti da sottoprogramma.

ToolPath per Fori e Connessione sono sempre gli stessi in base a ciascun fornitore

All'interno del file NC abbiamo “nuovo PUNTO DI RIFERIMENTO” qui la variabile utilizzata è #100

Macchina attuale in produzione:

Star – SB-20R TypeG

Star - SR 20 JII Type B

Macchina in attesa

Citizen L20

Chiron FZ08MT
