6 important Step (with some abutment some steps are not mandatory, or are done automatically by the APP):

1 - carica file STL

2 - Utilità di allineamento

3 - Imposta punta e riferimento Connectic

4 - Posizionamento manuale delle linee

5 - Calcola

6 - Creazione file NC

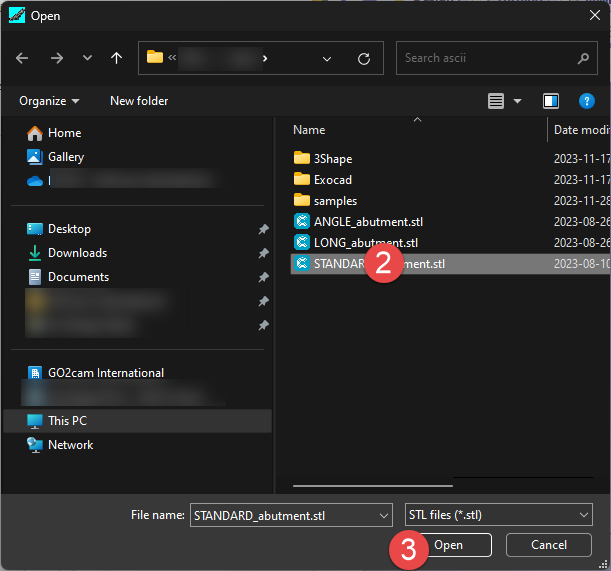

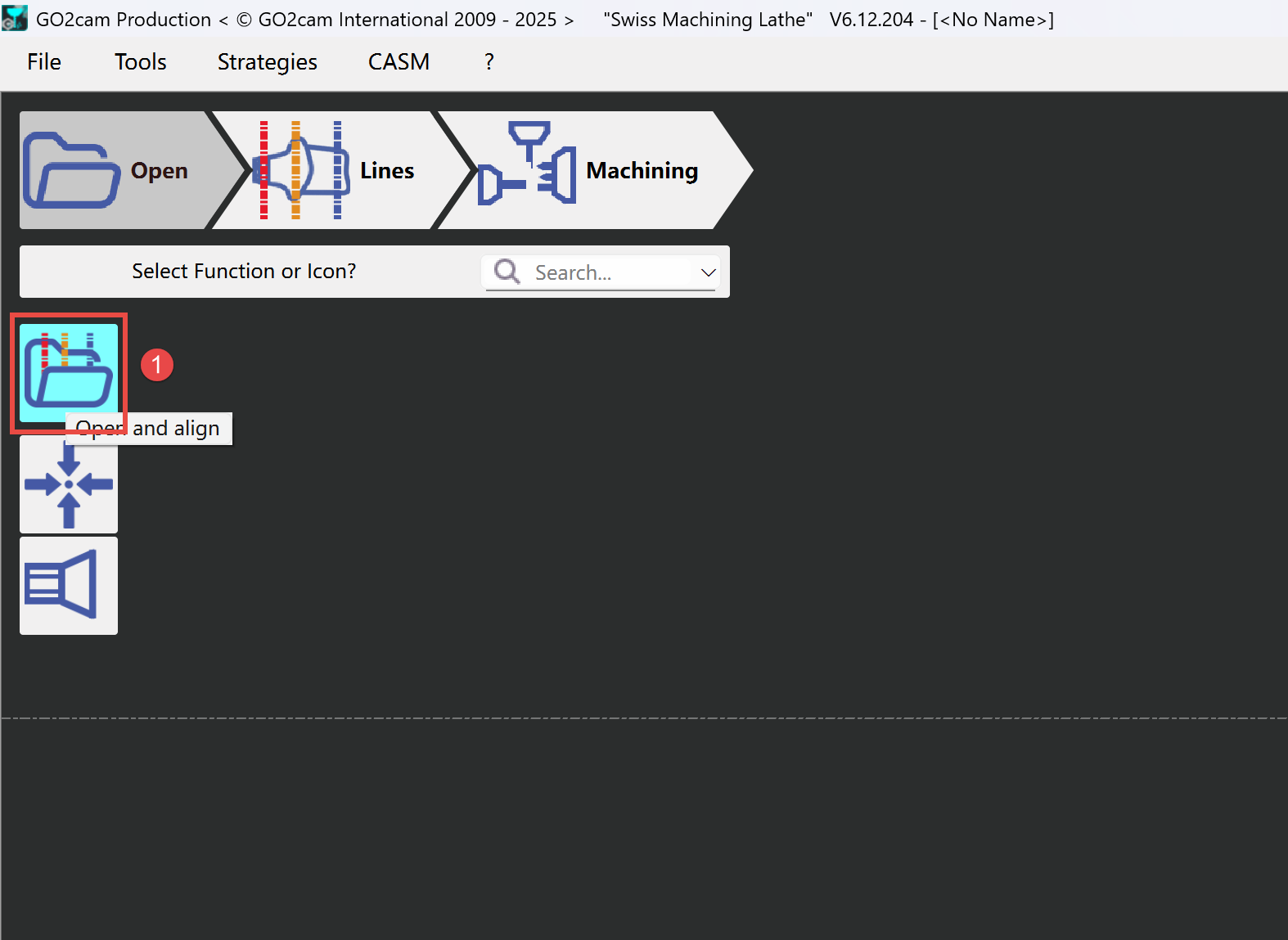

1 - load STL File

2 - Alignment utilities

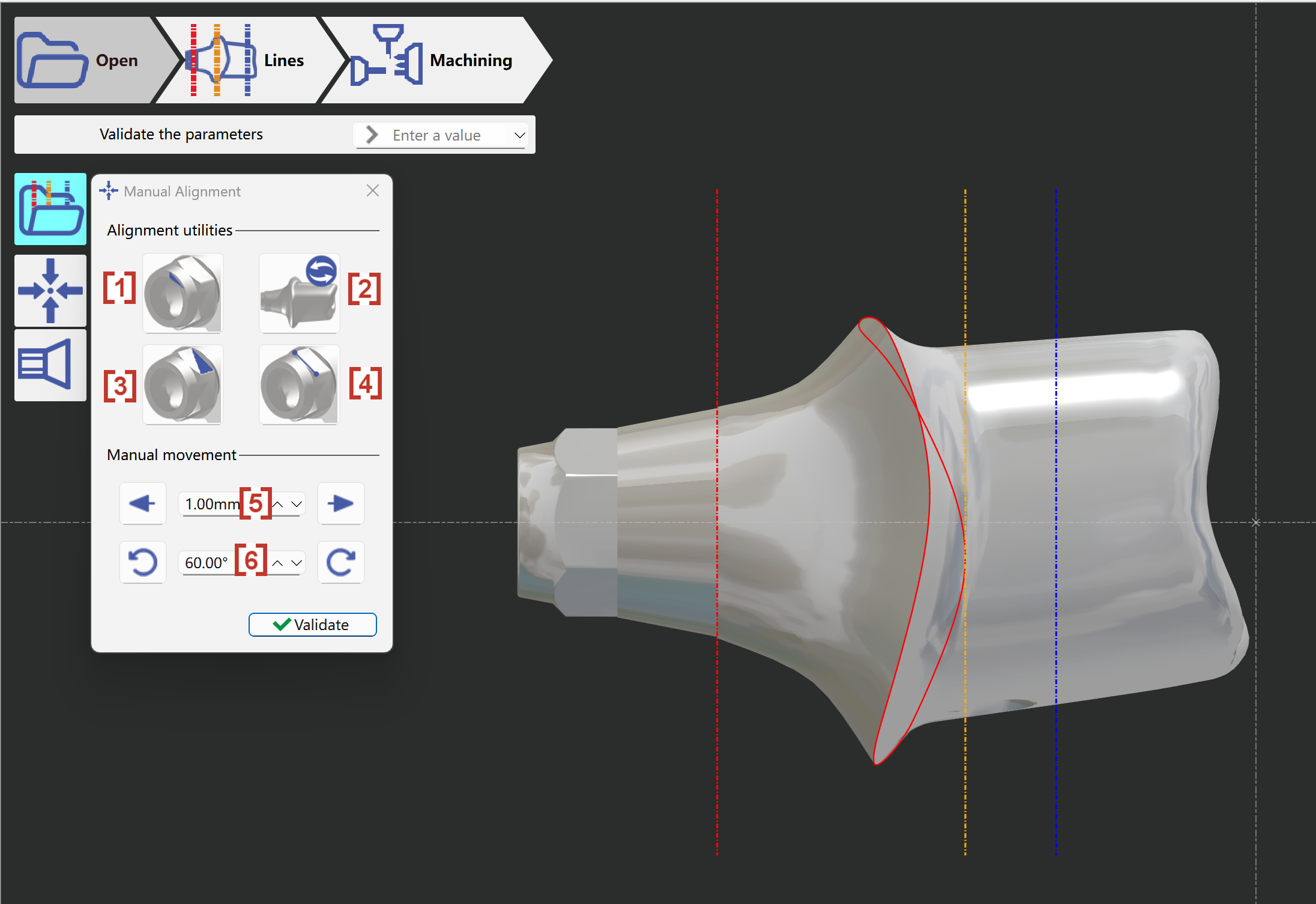

Utilizza le funzionalità di allineamento per adattare l'assetto spaziale di stl.

[1] Ricerca manuale asse - Se lo stl non ha la corretta direzione assiale, usa questa funzione per ottenere automaticamente la corretta direzione assiale.

[2] Inverti abutment - Inverti la direzione lungo la direzione assiale.

[3] Allinea connectic con faccia - Allinea connectic in base a una superficie selezionata

[4] Allinea connectic con 2 punti - Allinea connectic in base a 2 punti selezionati

[5] Movimento manuale lungo la direzione assiale

[6] Rotazione manuale lungo la direzione assiale

in questo caso dobbiamo usare la funzione 'Cerca asse abutment' (ci vogliono pochi secondi per trovare il foro)

3 - Set Drill and Connectic Reference

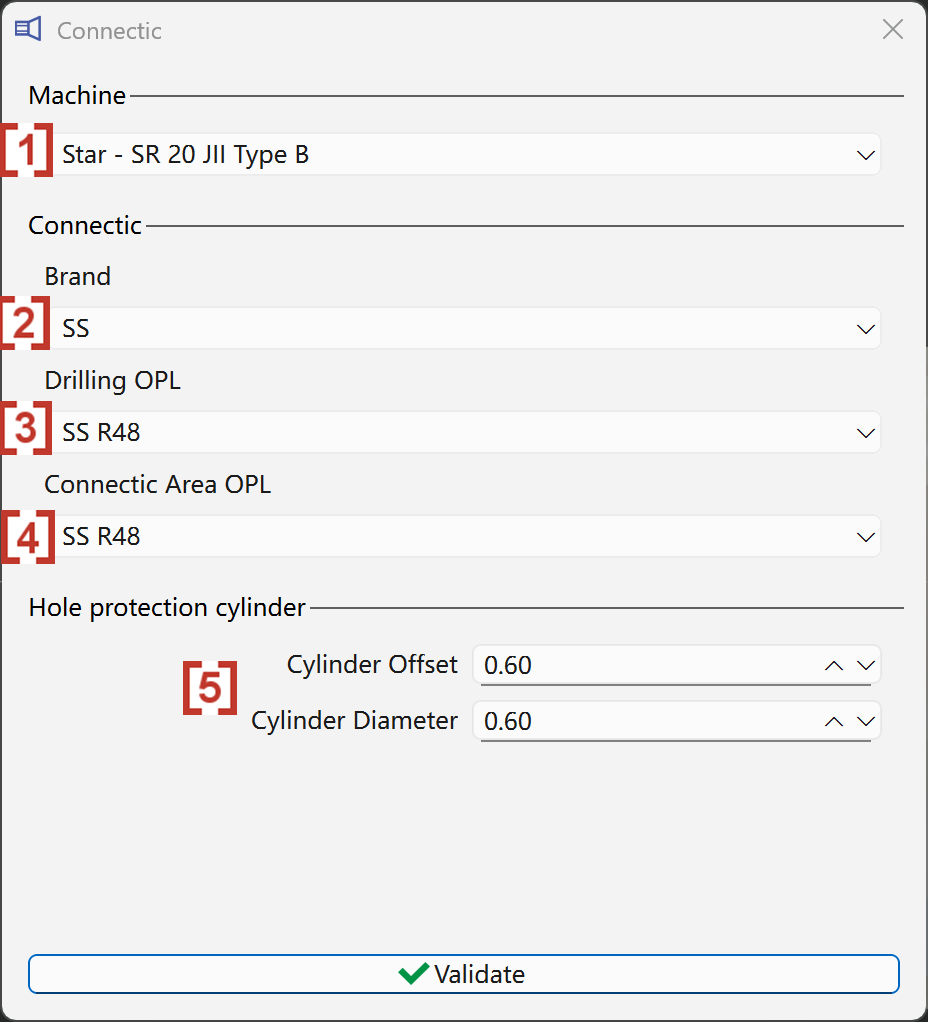

[1] È necessario selezionare l'utensile macchina.

[2] Seleziona il nome del marchio del connectic.

[3] Seleziona la strategia di foratura

[4] Seleziona la strategia per l'area connectic

[5] Imposta il valore di offset e diametro del cilindro di protezione del foro creato

4 - Manual lines placement

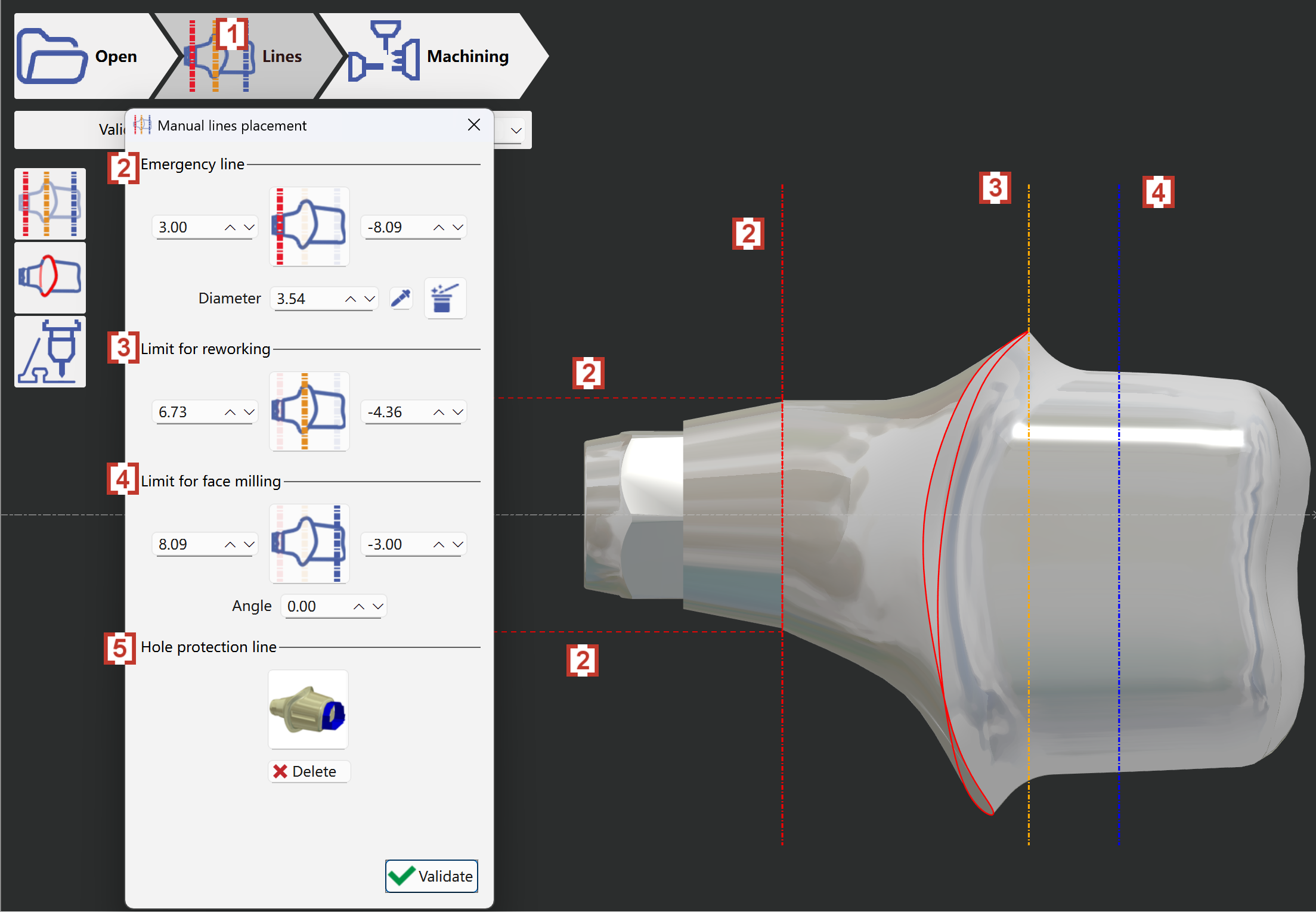

[1] Fai clic sulla scheda 'Linee' per creare manualmente le linee dell'area di lavoro.

[2] Linea di emergenza - Definisci l'area di protezione del connectic. Le linee create sono linee tratteggiate di colore rosso.

[3] Limite per la rilavorazione - Definisci l'area di arresto delle operazioni di rilavorazione. Le linee create sono linee tratteggiate di colore arancione.

[4] Limite per la fresatura a faccia - Definisci l'area di arresto delle operazioni di fresatura a faccia. Le linee create sono linee tratteggiate di colore blu.

[5] Linea di protezione del foro - Elimina la linea di protezione creata automaticamente, se necessario.

5 - Calculate

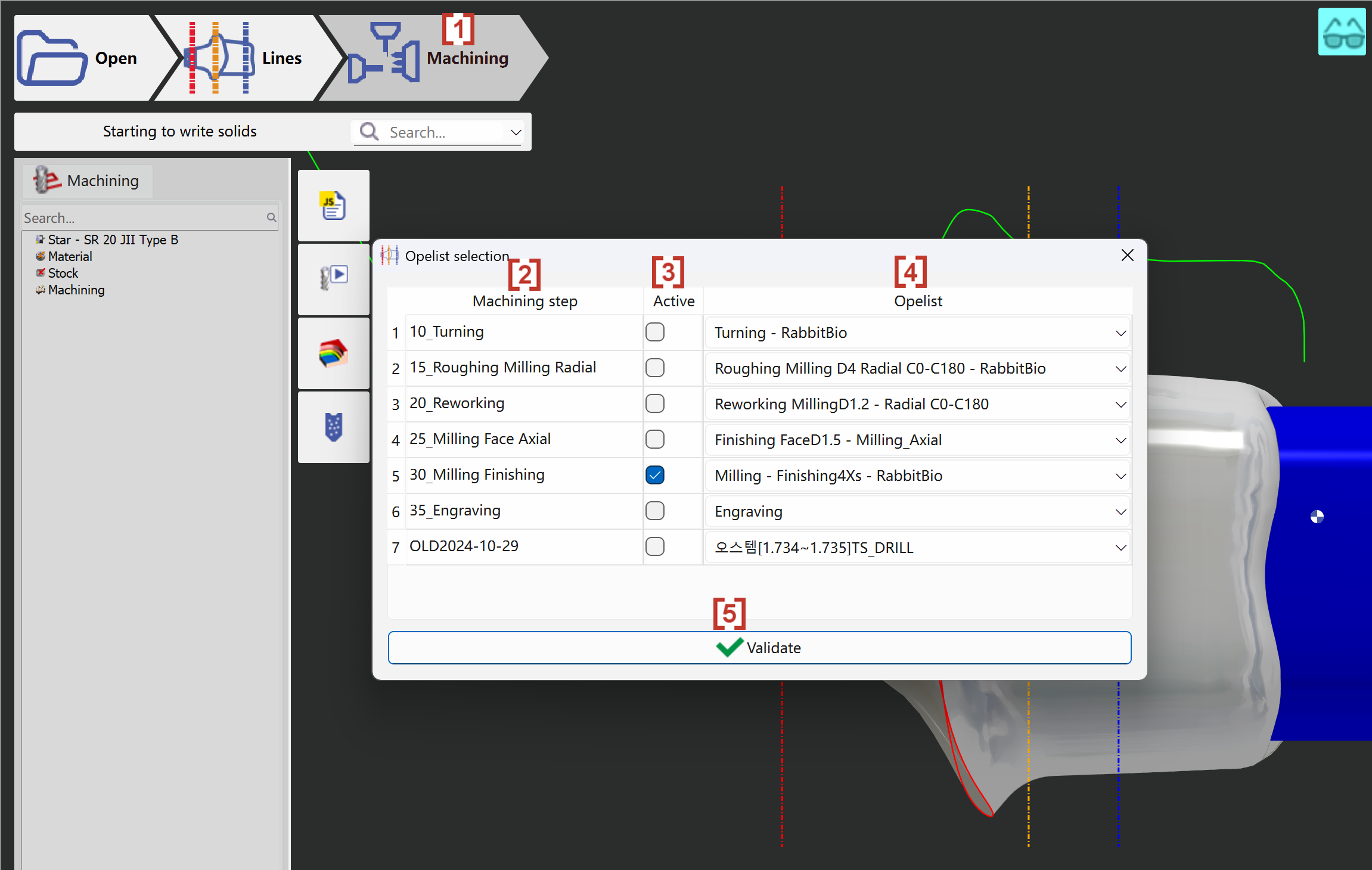

[1] Una volta impostate le linee manuali, gli utenti possono accedere alla scheda "Lavorazione" per avviare il calcolo del percorso utensile.

[2] Fase di lavorazione - Questa colonna mostra le operazioni applicate allo stl.

[3] Attivo - L'utente può attivare o disattivare l'operazione selezionata di conseguenza.

[4] Opelist - Seleziona la strategia corretta per ogni operazione dall'elenco delle strategie disponibili.

[5] Convalida - Convalida e avvia il calcolo del percorso utensile.

6 - NC file creation

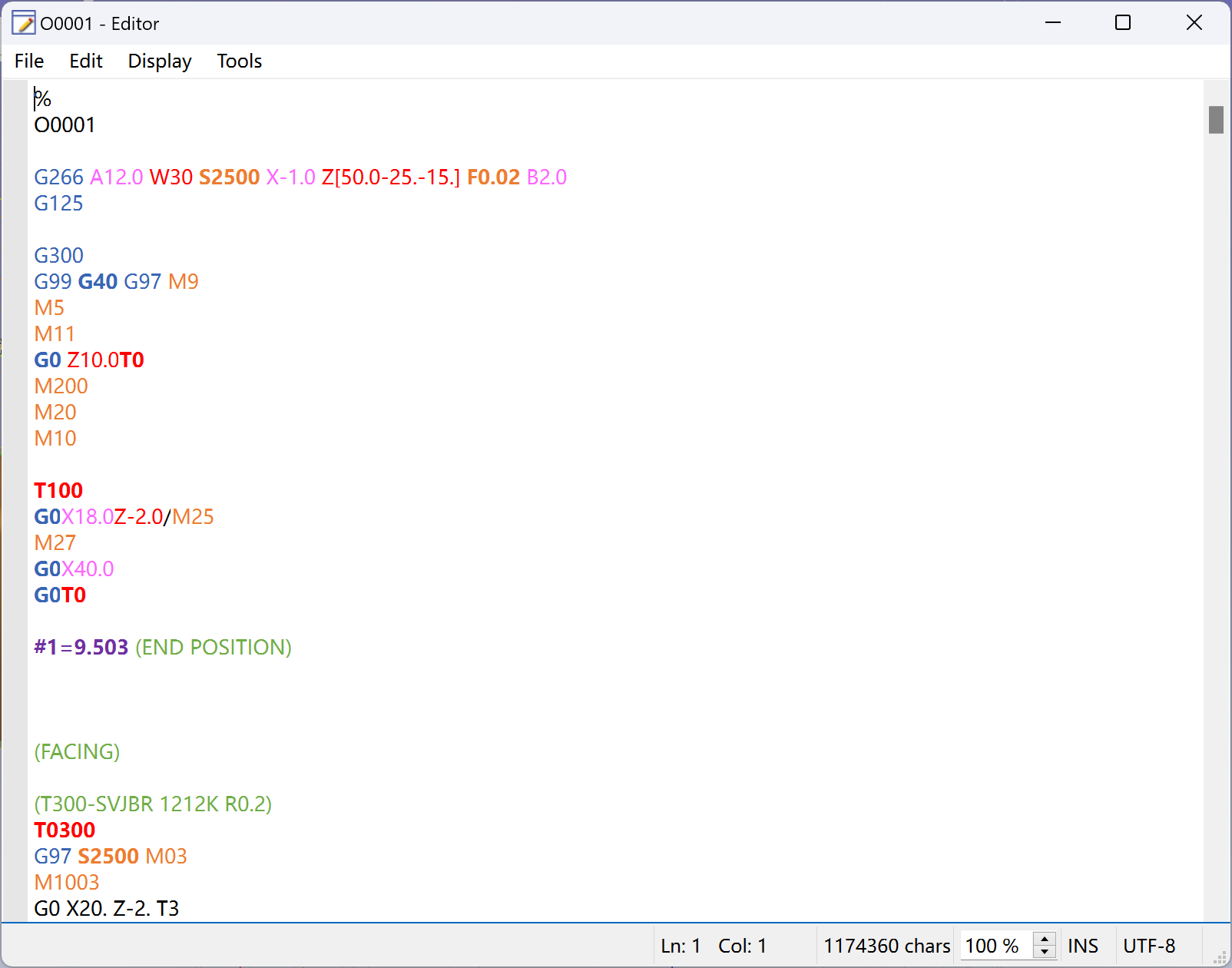

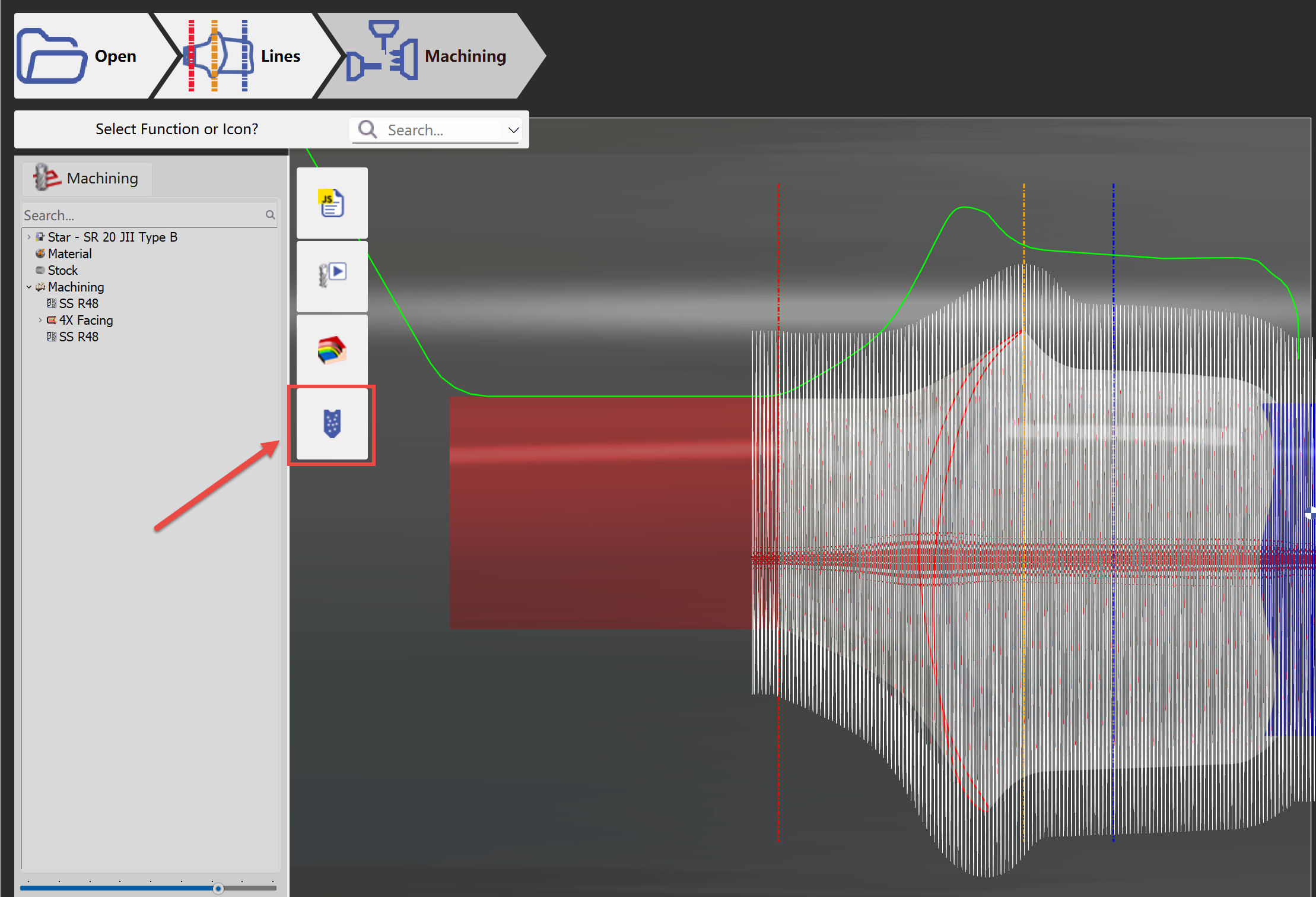

Fai clic sul pulsante "Output NC" per generare e generare un file NC.

Il file NC verrà generato e generato in pochi secondi:
