Ciclo : Tutti i cicli manuali, Contornatura in sgrossatura tuffo
Definizione
Questi comandi sono utilizzati per definire i punti pilota e il calcolo del percorso utensile.
Tipo di compensazione
Determina se la compensazione del raggio dell'utensile è presa in considerazione o meno.
Le opzioni del menu a tendina sono:
|
Sinistra : Un G41 viene generato nel codice ISO. |
|
Centro : Un G40 viene generato nel codice ISO. |
|
Destra : Un G42 viene generato nel codice ISO. |
Tragitto
Determina se il percorso utensile generato da GO2cam prenderà in considerazione il raggio dell'utensile.
Il menu a tendina offre:
|
|
Sinistra : GO2cam genera un percorso utensile offset a sinistra del profilo e gestisce le zone in cui l'utensile non può lavorare il contorno a causa delle sue dimensioni. |
|
Pezzo
: GO2cam non ricalcola una traiettoria spostata.
|
|
Destra : Come l'opzione sinistra, ma a destra del percorso utensile. |
|
Nessun controllo collisioni : GO2cam genera un percorso utensile corrispondente esattamente al profilo (nessun offset) e non c'è nessun controllo collisioni. |
Controllo automatico del lato di lavorazione. Per cicli manuali programmati sui solidi , questo è non disponibile con profili 2D inclusi i bordi.
Tutti i cicli manuali
Controllo automatico del lato di lavorazione
|
Se il direzione del profilo e il direzione del tragitto non corrispondono secondo la forma del solido , GO2cam automaticamente inverte la direzione del profilo . Nell'immagine a destra, il profilo è in senso antiorario e l'utensile è programmato sul lato sinistro del solido : GO2cam inverte automaticamente la direzione del profilo per evitare di lavorare all'interno del pezzo. |
|
|
Per cicli manuali programmati sui solidi , questo è non disponibile con profili 2D inclusi i bordi.
Coeff R max
|
Coeff R max : In caso di percorso utensile 'Pezzo', alcune macchine non accettano un raggio uguale al raggio dell'utensile. GO2cam gestisce questa situazione con il Coefficiente R max . Con 1.01, il raggio del percorso utensile sarà R= raggio utensile x 1.01 . |

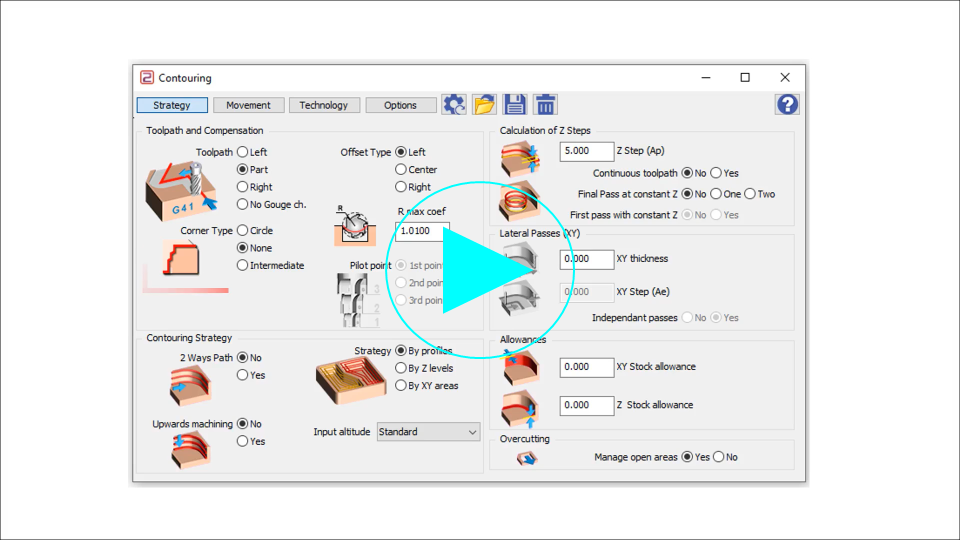

Tipo di Raccordo
Con questa opzione, è possibile generare G2/G3 (archi) negli angoli acuti.
L'opzione 'Intermedio' è disponibile solo per i profili chiusi. La generazione di G2/G3 viene eseguita su tutti gli angoli tranne sull'ultimo angolo.
Esempio sul percorso Sinistra/Sinistra :
|
Modo Cerchio |
Nessuno |
Modo intermedio |
|
|
|
|
|
