Presentazione
Lo scopo della ricerca utensile è per ottenere il diametro massimo dell'utensile ammissibile per la lavorazione di una tasca.
Quando hai già selezionato una geometria, alcuni filtri utensile vengono applicati automaticamente con il diametro dell'utensile ( [1] on the image below) and sometimes Bottom radius.
Regole di applicazione
La combinazione di questi 3 calcoli fornisce il valore preselezionato:
-
raggio della tasca vengono controllati: il raggio dell'utensile non può superare questo valore,
-
passaggi tra le isole e le pareti della tasca vengono calcolati e viene preso in considerazione il valore più basso,
-
inoltre l'algoritmo applica automaticamente una formula matematica su diametro dell'utensile che non può essere superiore alla metà del diametro inscritto , per evitare di proporre utensili con diametro grande quanto l'intera tasca stessa! (controlla il caso speciale di seguito).
Annulla la ricerca utensile
2 soluzioni se non voglio il preselezione automatica :
-
Disattivare il filtro cliccando su [2] ,
-
O inizia la selezione scegliendo l'utensile , quindi la geometria.
Casi di applicazione
Se vengono selezionati più profili, vengono presi i valori più piccoli. Ecco alcuni casi di seguito:
|
Tasca con angoli diversi
|
Abbiamo una tasca con angoli a raggi diversi, il più piccolo è 6 mm. Quindi, la ricerca utensile suggerisce un utensile con un diametro massimo di 12 mm. |
Ricerca utensile - Tasca con angoli diversi
|
|
Tasca con 2 isole
|
Abbiamo una tasca con 2 isole. La distanza tra le 2 isole è di 11 mm mentre la distanza tra l'isola e le pareti è di 10 mm. Di conseguenza, la ricerca utensile suggerisce un utensile di 10 mm di diametro o inferiore. |
Ricerca utensile - Tasca con 2 isole
|
|
Tasca con 2 isole e angoli diversi
|
Questa tasca ha angoli con raggi diversi e contiene 2 isole. Sia la distanza tra le isole che con le pareti è di 10 mm. Tuttavia, lo spazio agli angoli dell'isola con le pareti è inferiore a 10 mm e la ricerca utensile suggerisce 9,73 mm. |
Ricerca utensile - Tasca con 2 isole e angoli diversi
|
|
Tasca con più isole
|
Questa tasca ha molte isole ed è difficile misurare gli spazi tra di esse con il controllo. Tuttavia, la ricerca utensile può ancora misurare e suggerisce un diametro massimo dell'utensile. |
Ricerca utensile - Tasca con più isole
|
|

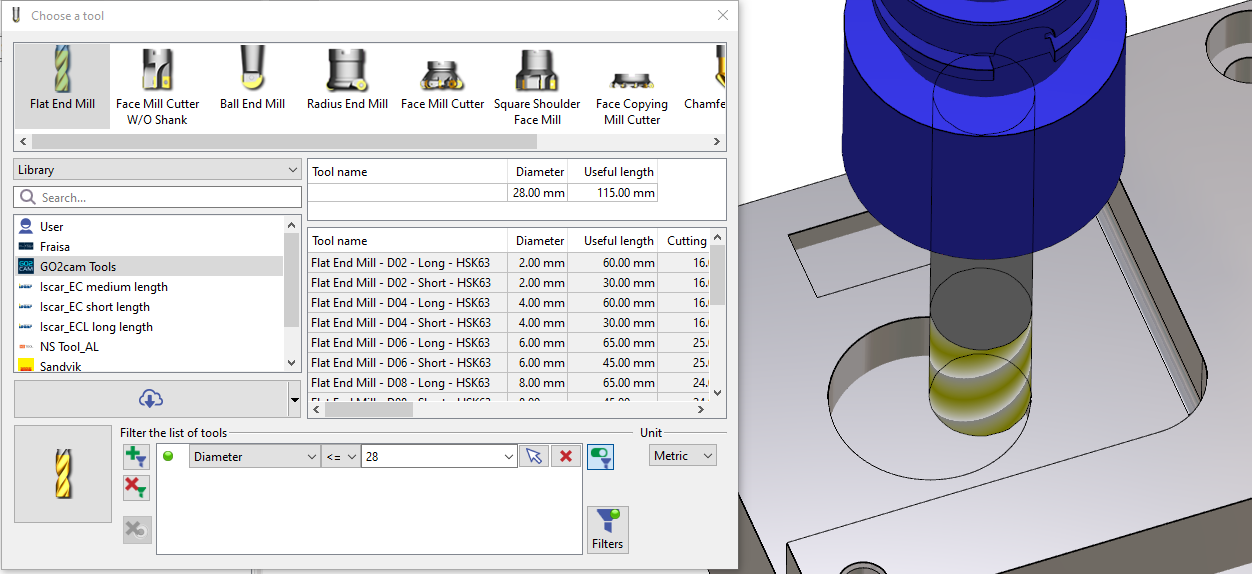

Caso speciale: Tasche cilindriche In questo caso, non applichiamo il principio dell'utensile ammissibile più grande, perché sarebbe della stessa dimensione della tasca! La formula applicata è per ottenere il diametro inscritto e dividerlo per 2. |
|
|
