Questa opzione è utilizzata in diversi cicli di lavorazione, con scopi e comportamenti diversi.

Si prega di utilizzare il albero sul lato destro dello schermo.

Cycle: Finitura 2 / Finitura Ø / faccia

Definizione per Finitura 2

In caso di finitura lato/lato, questa opzione consente di definire un riporto tra le 2 passate di finitura .

Regole

  • La sovrapposizione viene eseguita solo se la gola ha un fondo piatto .

  • Se non c'è spazio sufficiente per rispettare il valore, il riporto viene eseguito con un valore inferiore .

Si prega di controllare gli esempi seguenti: definiamo un riporto di 3 mm .

1. La gola ha un fondo piatto con una larghezza di 6 mm .

Primo lato della finitura

Secondo lato della finitura: il riporto di 3 mm viene rispettato .

2. La gola ha un fondo piatto con una larghezza di 1 mm .

Primo lato della finitura

Secondo lato della finitura: il riporto di 3 mm non può essere rispettato, ma il riporto viene eseguito comunque (0,5 mm)

3. La gola non ha un fondo piatto

Primo lato della finitura

Secondo lato della finitura: il il riporto non può essere eseguito affatto.

Definizione per Finitura Ø / faccia

Il riporto è una sovralunghezza tra 2 elementi consecutivi da lavorare.

Questa opzione è strettamente legata al parametro Ritiro, che consente di accorciare le passate primarie, in base alla modalità di lavorazione scelta.

Ecco alcuni esempi con la configurazione: Prima faccia poi diametro (nella Priorità di finitura) .

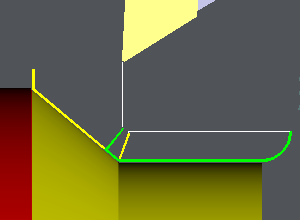

Il percorso utensile giallo viene eseguito per primo, quindi l'utensile viene retratto e infine viene eseguito il percorso utensile verde.

Ricoprimento = 1 mm

Ritiro = 0 mm

Il percorso "verde" si sovrappone al percorso giallo con il valore di riporto definito.

Ricoprimento = 1 mm

Ritiro = 0,5 mm

Il percorso giallo è 0,5 mm più corto per lasciare del materiale sull'angolo.

Il percorso verde completa la forma sovrapponendosi al percorso utensile giallo.

Ricoprimento = 0 mm

Ritiro = 1 mm

In questo caso, la forma non è correttamente finita!
