Informazioni e dispositivi relativi ai fori del solido analizzato. I fori analizzati vengono visualizzati in una tabella e sono suddivisi in 2 tipi, fori e altri elementi (cilindri, coni, toro).

Selezione Zoom : quando un elemento (foro, faccia, ecc.) è selezionato nell'elenco, se non è possibile localizzarlo sul solido, fare clic su questo pulsante per effettuare uno zoom su di esso.

Informazioni : fare clic su questa icona e fare clic su qualsiasi elemento sul solido per ottenere informazioni su di esso; si ottengono le sue coordinate e i suoi valori ed è possibile localizzarlo nell'elenco degli elementi dove è sottolineato.

Piano di lavoro : per sapere su quale piano di lavoro viene eseguita l'analisi.

Tabella fori:

I fori sono gli elementi che si suppone debbano essere lavorati (forati, ecc.)

Gli altri elementi (cilindri, coni, toro) non devono essere lavorati con operazioni punto a punto.

Gestione ordinamento:

Vengono fornite informazioni su ciascun elemento ed è possibile ordinarli:

per Diametro , per Direzione , o combinare gli ordinamenti.

Nel nostro esempio , l'ordinamento viene eseguito per direzione .

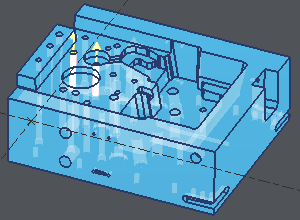

Ogni riga fornisce le coordinate del vettore di direzione del foro, la riga evidenziata mostra 2 fori che sono vicini all'essere verticali, ma che non lo sono! Questa informazione è importante e molto difficile da ottenere senza l'analisi.

Modifiche:

È possibile modificare alcuni dati forniti dall'analisi:

  • Cambiare un cilindro in un foro

  • Cambiare la direzione Z di un foro. Questo è ciò che viene fatto per i 2 fori selezionati del nostro esempio.

  • Cambiare un foro in un cilindro.

Operazioni sui fori:

Per preparare i fori alla lavorazione, alcune funzioni sono disponibili con un clic destro sul foro/i selezionato/i:

Per chiudere il foro : creazione di una faccia solida sul foro, per evitare che qualsiasi utensile sgrossi il foro nella fresatura di forme.

Per chiudere i 2 lati del foro

Eliminazione della faccia di chiusura

Per spostare la faccia di chiusura , utile in alcuni casi speciali: il movimento è solo una traslazione Z, fare clic sulla faccia da spostare e quindi fare clic sulla nuova Z direttamente su un bordo del solido.

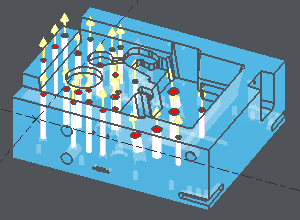

Nell'esempio seguente, abbiamo selezionato nell'elenco i fori che potrebbero essere sgrossati mediante lavorazione eseguita sul piano di riferimento.

Quindi un clic destro e scegliere ' Per Chiudere', tutti i fori sono ora recuperati da facce solide.

Abbiamo scelto il colore rosso per distinguere queste facce dal colore del solido.

Lavorazione:

Nella selezione geometria dei Automatico cicli, fare clic sul solido da lavorare e anche fare clic sulle facce di chiusura definite in Analisi Solido.

È inoltre possibile utilizzare una finestra di selezione per visualizzare diversi elementi.
