Ciclo: Finitura Ø / Faccia
Definizione
Definizione del raggio di attacco su diametro e percorso utensile faccia nel ciclo di finitura Ø/faccia.
Inserire il valore necessario, quindi definire il angolo di apertura del raggio inserendo un valore nella finestra di dialogo "Angolo del raggio sulla faccia" .
Per impostazione predefinita, il valore dell'angolo di apertura è 0, corrisponde a un arco di 90°. Questo raggio può essere definito nell'intervallo 0° - 90°.
|

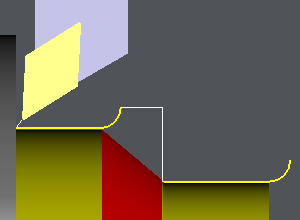

Il raggio di attacco è di 5 mm, con un'apertura di 90°. |
Queste opzioni possono essere combinate con le distanze di avvicinamento e di ritiro. Qui, combiniamo un raggio parziale di 45° con una distanza di avvicinamento di 5 mm. Il ritiro è lungo anche 5 mm. |
|
|
