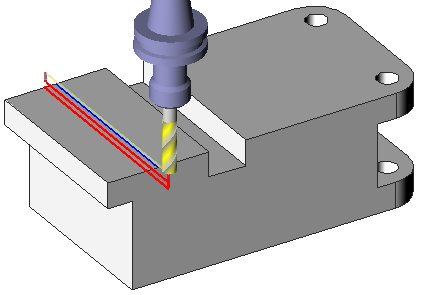

La scanalatura non è progettata in solido, c'è un segmento al centro della scanalatura:

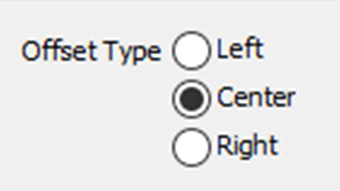

• Imposta un Centro / Pezzo Tragitto,

• Il profilo selezionato è "Centro" senza larghezza: la larghezza è il valore del diametro dell'utensile.

2 Tragitto andata ritorno impostato su No .

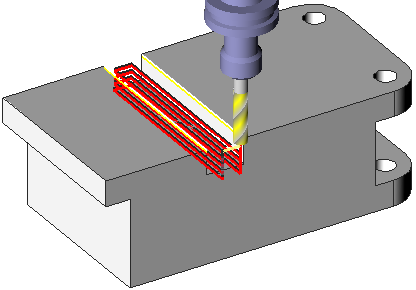

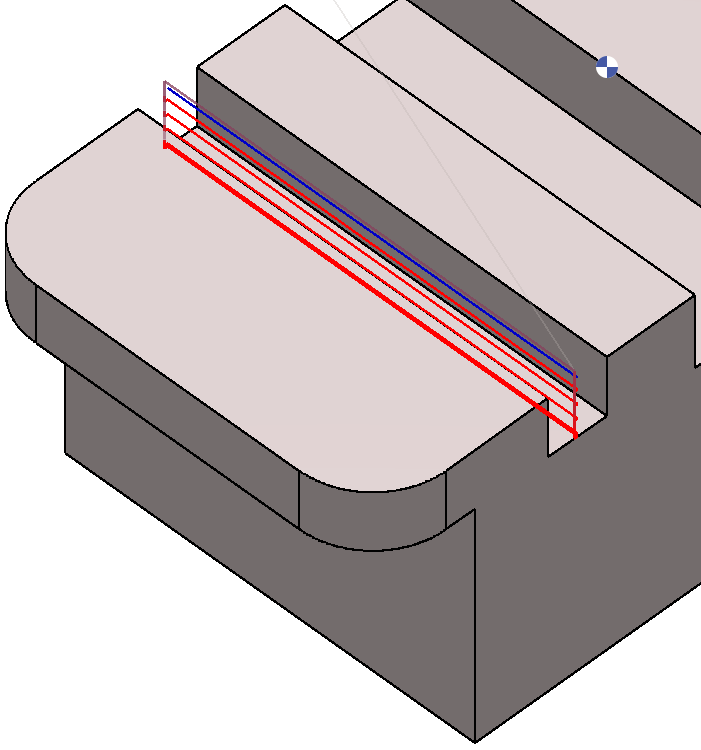

2 Vie impostato su Sì e Percorso in continuo impostato su No .

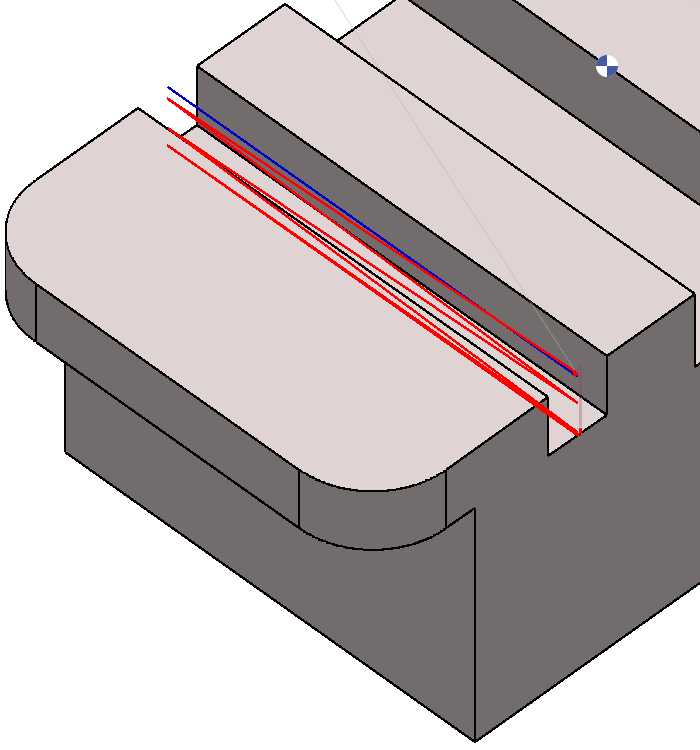

2 Vie impostato su Sì e Continuo impostato su Sì .

Non c'è centro, solo il fianco della scanalatura. Basta selezionare il segmento e definire le seguenti impostazioni:

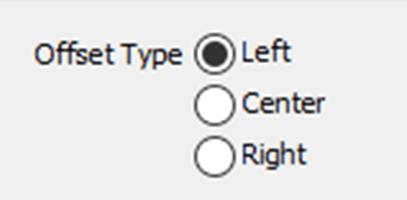

• Il Tipo di compensazione deve essere definito di conseguenza . In questo caso il Tipo di compensazione è Sinistro ,

• Il profilo selezionato è ' Lato ' e la larghezza della scanalatura deve essere definita.

In questo caso sia il Tragitto che il Tipo di compensazione sono stati impostati su Sinistra.

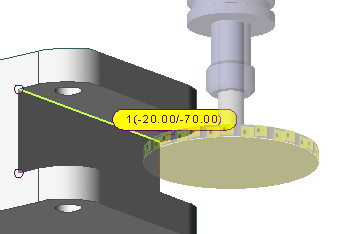

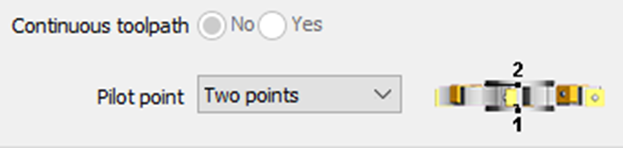

La selezione del profilo viene eseguita direttamente sul solido. Scegliere l'altitudine anche facendo clic sul solido (-20 e -70). Nella strategia, selezionare due punti pilotati .

Larghezza scanalatura = 0 perché selezioniamo direttamente il fondo della scanalatura.

Con il Lavorazione in Z impostato su "Medio - profondità + alt", definire il processo:

• inizia su mezzo ,

• scende a Profondità ,

• poi continua su mezzo ,

• e sale in alto Altitudine .

Questo comportamento può essere verificato nella simulazione.

Il caso è molto simile all'esempio precedente: la differenza è la gestione di Lavorazione in Z .

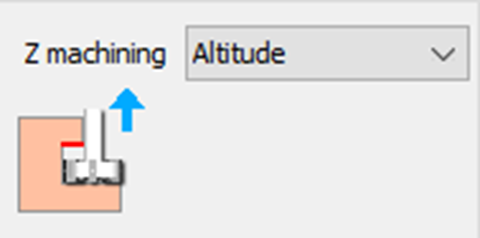

Scegliere Altitudine e definire l'altitudine della parte superiore facendo clic direttamente sul solido.

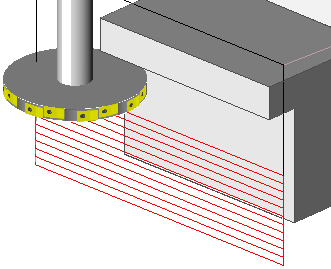

Il caso è simile al percorso 1 del centro di scanalatura. Tuttavia qui, la selezione può essere eseguita direttamente selezionando il fondo o il profilo del contorno.

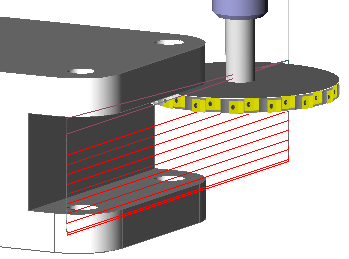

Questo permette di fare una scanalatura la cui larghezza è il lato dell'utensile

Scegli "Profilo inserito: Chiocciola " per questa strategia.
