Ciclo: Filettatura (Tornitura)
The ISO Metric Thread Profiles
|
Il profilo ISO per le filettature (metriche) fa riferimento allo Standard NF ISO 68. Il profilo si ottiene tagliando la vite o il dado con un piano passante per l'asse. Vedi l'immagine a destra come riferimento. Il profilo in Blu indica il Dado. Il profilo in Giallo indica la Vite.
|
D, D1, D2 sono i diametri del Dado d, d1, d2, d3 sono i diametri della Vite. |
||
|
d=D= Diametro Nominale |
d2=D2= d - 0.6495P |
P = Passo |
H1 = 0.5412P |
|
d1=D1= d - 1.0825P |
d3= d- 1.2268P |
H = 0.866P |
r1 = 0.1443P |

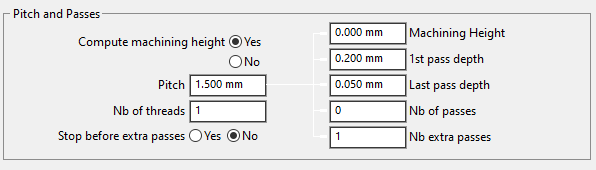

Pitch and Passes parameters
Le opzioni per Passo e Passate consentono di configurare diversi parametri per le operazioni di filettatura.
|
Calcola passata |
Sì o No |
|
Passo |
Passo della filettatura o offset tra 2 passate successive. |
|
Stop prima delle passate extra |
Creazione di uno stop prima di richiamare le passate extra. |
|
Profondità di lavorazione |
Profondità di lavorazione |
|
Profondità 1° passata |
Profondità incrementale corrispondente alla passata di taglio |
|
Profondità ultima passata |
Profondità dell'ultima passata di lavorazione (passate decrescenti). |
|
Nb di passate |
Consente di controllare il numero di passate. |
|
Nb passate extra |
Numero di passate a molla alla fine della lavorazione. |
I calcoli dei vari parametri di filettatura vengono eseguiti automaticamente in GO2cam in base allo standard.
Quando si modifica il passo parametro, la Profondità di lavorazione e Nb di passate cambiano a seconda del tipo di inserto utilizzato per l'operazione e dello standard ISO.
In the tool window above, we defined the pitch and the factors [1] (Top and bottom) to determine the total thickness between the outer pass and the inner pass.
La passata di lavorazione deve tenere conto delle H/8 e H/4 posizioni. È questo calcolo che giustifica la differenza.
|
|
