Questa opzione è utilizzata in diversi cicli di lavorazione, con scopi e comportamenti diversi.
Si prega di utilizzare il albero sul lato destro dello schermo.
Cycles: Taglio dritto, Taglio a rastremazione / 4 Assi cnt / cnt, 4 Assi elt / elt

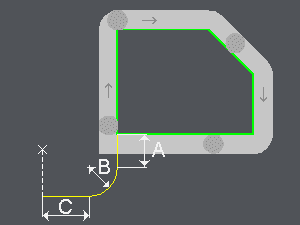

Definizione per Taglio dritto, Taglio a rastremazione
These parameters allow you to add overlengths and arcs on the approach and return of the wire.
Vengono spiegati solo i entrata parametri; le uscita le definizioni dei parametri sono esattamente le stesse.
Prolungamento entrata (A)
Un valore positivo estende il percorso utensile sul primo elemento del profilo e un valore negativo lo accorcia. Se il primo elemento è un arco, la sovralunghezza è circolare. Questo viene generalmente utilizzato quando la lavorazione inizia su un angolo esterno.
Raggio arco entrata (B)
Quarto di cerchio aggiunto prima del primo elemento del profilo, tangente ad esso. Se viene utilizzata l'estensione di entrata, il raggio dell'arco di entrata viene posizionato prima di esso. Questo raggio deve essere maggiore del raggio del filo.
Sovralunghezza sul raggio (C)
Se viene definito un raggio dell'arco di entrata, è possibile aggiungere una sovralunghezza lineare prima di esso. È possibile scegliere tra:
-
Auto: la sovralunghezza sul raggio viene calcolata automaticamente in relazione al punto di filettatura
-
Manuale: immettere la sovralunghezza sul raggio.
Sovralunghezza sul raggio di entrata (C)
Se la scelta è "Manuale", immettere il valore desiderato.

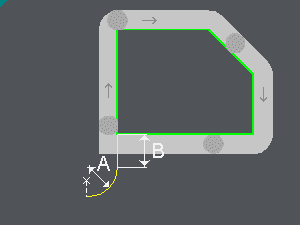

Definizione per 4 Assi cnt / cnt, 4 Assi elt / elt
Gestione dell'entrata e dell'uscita del filo. Possiamo aggiungere sovralunghezze e archi all'avvicinamento e al ritorno del filo.
Vengono spiegati solo i Entrata parametri; Uscita le definizioni dei parametri sono esattamente le stesse.
Raggio arco entrata (A)
Quarto di cerchio aggiunto prima del primo elemento del profilo, tangente ad esso. Se viene utilizzata l'estensione di entrata, il raggio dell'arco di entrata viene posizionato prima di esso. Questo raggio deve essere maggiore del raggio del filo.
Prolungamento entrata (B)
Un valore positivo estende il percorso utensile sul primo elemento del profilo e un valore negativo lo accorcia. Se il primo elemento è un arco, la sovralunghezza è circolare. Questo viene generalmente utilizzato quando la lavorazione inizia su un angolo esterno.
