Cicli: Taglio rettilineo, taglio conico, 4 assi cnt / cnt, 4 assi elt / elt, Specifico
Definizione
Gestione dell'ingresso e dell'uscita del filo.
Solo Ingresso i parametri sono spiegati, ma il principio è esattamente lo stesso per Uscita parametri.

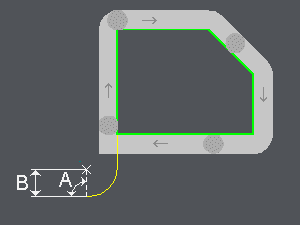

Angolo di ingresso (A)
Angolo che genera il calcolo automatico del punto di avvicinamento (generalmente il punto di filettatura del filo) se la distanza di avvicinamento è > 0.
È relativo alla tangente del primo elemento del profilo (Angolo = 0 posiziona il punto nell'estensione del primo elemento) e sul lato opposto a quello dato da "Posizione pezzo".
Si consiglia di utilizzare un angolo di 90 gradi in modo che la macchina possa eseguire una corretta compensazione e un corretto innesto conico.
Distanza di ingresso (B)
Distanza che genera il calcolo automatico del punto di avvicinamento (generalmente il punto di filettatura del filo).
È relativo alla direzione definita da "Angolo di ingresso" e deve essere almeno uguale al valore di offset in modo che la macchina possa effettuare una corretta compensazione di innesto.
