Questa pagina è dedicata ai rivenditori a valore aggiunto (VAR) responsabili dell'installazione e della configurazione di NCcontrol presso i siti dei clienti.

Struttura di NCcontrol

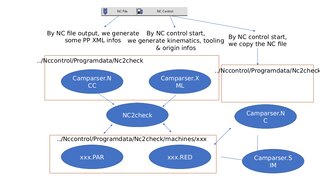

I file richiesti e la struttura delle directory per NCcontrol sono descritti in dettaglio nella presentazione PowerPoint scaricabile, che include due diagrammi esplicativi.

Configurazione del PC del cliente

Quando si definisce una macchina presso un sito cliente, seguire questi passaggi:

1. Creare una directory per ogni macchina

   • Per ogni macchina, creare una directory dedicata in:
     C:\Programmi\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. Configurazione del file macchina

   • Assicurarsi che questa directory sia referenziata nel file macchina, in particolare nella pagina del post-processore.

3. Impostazioni del post-processore

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • Per un elenco delle variabili richieste, fare riferimento a: Variabili per controllori CNC .

Dati da scaricare

• Il file exportNC.xml contiene informazioni sulla cinematica della macchina MTE, l'elenco delle origini e gli offset dell'utensile.

• Questo file fornisce a NC2check i dati necessari per analizzare ed elaborare il file NC di conseguenza.

• Quando si genera un file NC, un file XML viene esportato automaticamente. Avrà lo stesso nome del file NC ma con l'estensione .NCC e si troverà nella stessa directory dell'output NC.

Regole per i file MCG

Ci sono due regole obbligatorie quando si crea il file macchina cinematica 3D:

1. Il componente principale del telaio della macchina deve essere chiamato Corpo ( la B maiuscola è obbligatoria ).

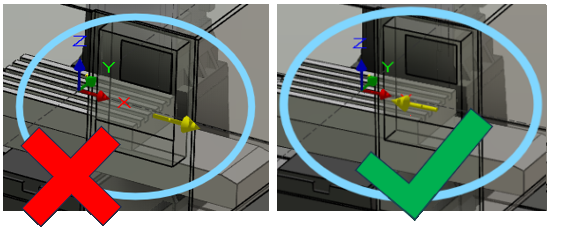

2. L'orientamento/direzione di ogni asse è fondamentale e deve essere definita correttamente.
