(question) Domanda

Possiamo gestire Strumenti flash in GO2cam?

(tick) Soluzione

Quello che chiamiamo strumento Flash è il concetto di strumenti multipli montato su un unico supporto , di solito, 2, 3 o 4 strumenti.

Possiamo gestirli facilmente in GO2cam, seguendo alcune regole per creare strumenti e applicare la lavorazione:

  1. Creazione del supporto:

  • creare il sistema di assi 0 come punto per bloccare il supporto nel mandrino.

  • creare il sistemi di assi 1 e 2 come posizioni per ricevere gli strumenti. Z in alto, X sul retro. Questi sistemi di assi devono corrispondere ai sistemi di assi dei porta inserti, come mostrato nell'immagine.

  1. Lavorazione

La programmazione delle operazioni viene eseguita con lo strumento senza supporto. Qui programmiamo un'operazione di sgrossatura (inserto C) e un'operazione di finitura (inserto D).

  1. Montaggio degli strumenti

Nel menu Utensili MTE, i 2 strumenti sono in attesa di essere montati. Con un clic destro sul supporto utensile del mandrino, puoi scegliere "Aggiungi > un porta utensile solido". Seleziona lo strumento flash.

Ora puoi semplicemente trascina e rilascia i 2 strumenti sulle 2 posizioni del supporto.

Nella cinematica della macchina, il mandrino deve essere definito con un Asse di rotazione B , per poter indicizzare lo strumento Flash!

(question) Caso speciale

Possiamo anche gestire Porta inserto flash ?

Qui, il Supporto flash è un porta inserto .

Problema: il porta inserto fa parte dello strumento. Non possiamo usare lo stesso metodo presentato sopra per pilotare questo tipo di strumento.

(tick) Soluzione

La soluzione è costruire questo porta inserto come se fosse 2 porta inserti + 1 supporto :

  • 2 porta inserti: nessun solido di supporto, solo il sistemi di assi per posizionare gli inserti. Attenzione: un solido "falso" deve essere presente nel file in modo che i simboli possano essere creati.

  • 1 supporto incluso il solido .

Una volta creati i simboli, puoi programmare le operazioni per aggiungendo porta inserto + porta utensile in ciascuno degli strumenti.

Nel menu Utensili MTE, dovresti rompere i 2 porta utensili e infine costruire un solo strumento: guarda il video per seguire il processo completo!

Puoi anche scaricare i simboli dei supporti qui: Supporto a doppio inserto.zip

Double inserts-20240812-121542.png

(minus) Problema

Perché il sistema aggiunge '_1' alla fine del nome dello strumento sull'applicazione di un opelist?

(tick) Soluzione

Spiegazione del problema:

L'opelist include gli strumenti 'X5-Flat End Mill - D08 - R.F05' e 'X5-Flat End Mill - D08 - F.F05' che sono anche presenti nella libreria degli strumenti GO2cam. Questo opelist è stato creato qualche tempo prima o anche un giorno prima.

Nel frattempo, potrebbero esserci state alcune modifiche apportate allo strumento nella libreria degli strumenti. Queste modifiche possono essere differenze di dimensione o anche semplicemente un commento, ad esempio.


All'applicazione dell'opelist nel progetto corrente, queste differenze tra l'attuale libreria degli strumenti e gli strumenti salvati con l'opelist vengono rilevate e in tali casi, il sistema aggiunge '_1' alla fine del nome dello strumento.

Questo problema a sua volta si estende all'ambiente MTE e causa problemi nell'auto-montaggio degli strumenti con la numerazione degli strumenti.

Opelist.PNG Machine tree Cycles.PNG

Come risolvere il problema?

Per prevenire questa situazione, c'è un'opzione nel menu Opelist, chiamata ' Aggiornamento strumenti '. Permette di aggiornare gli strumenti nell'opelist rispetto agli strumenti nella libreria.

Tools Update.png

Basta cliccarci sopra, selezionare l'opelist che si desidera aggiornare e fare clic su apri per aggiornarla.

Machine tree Cycles - resolved.PNG

(question) Domanda

Cosa sono gli utensili a botte, quali tipi sono disponibili e per quali operazioni/cicli di lavorazione sono applicabili in GO2cam?

(tick) Risposta

Gli utensili a botte, a differenza delle frese tradizionali o delle frese a sfera che hanno una forma cilindrica o sferica, presentano una geometria curva, a forma di botte. Questo design fornisce allo strumento più profili di raggio e presenta diversi vantaggi nella lavorazione, in particolare in applicazioni complesse e di alta precisione. I principali vantaggi dello strumento sono i seguenti:

  1. Tempo di lavorazione ridotto : L'ampio raggio effettivo degli utensili a botte consente maggiori passaggi e meno passate, riducendo significativamente i tempi di lavorazione.

  2. Qualità della superficie migliorata : Il profilo curvo degli utensili a botte garantisce una migliore finitura superficiale, in quanto può mantenere il contatto con il pezzo su un'area più ampia.

  3. Maggiore durata dell'utensile : A causa delle forze di taglio ridotte e dell'impegno ottimizzato con il materiale, gli utensili a botte hanno generalmente una durata maggiore rispetto ai taglienti tradizionali.

  4. Efficienza in geometrie complesse : Gli utensili a botte sono particolarmente efficaci nella lavorazione di superfici complesse e a forma libera che si trovano spesso nelle industrie aerospaziale, automobilistica e di fabbricazione di stampi.

I tipi di utensili a botte e i cicli in cui sono disponibili sono dettagliati di seguito:

obl468 - Lens Mill Cutter.png

Fresa lenta

Fresatura>Forma>Automatico: millyuGO, Sgrossatura/Ripresa, Sgrossatura finitura, Tasca, Finitura, Finitura

Fresatura di forme>Sgrossatura/Ripresa: Sgrossatura, Sgrossatura, Tutti i cicli di finitura tranne Spirale e Ripresa finitura, Proiezione profilo, cicli 5X Expert

obl467 - Oval Mill Cutter.png

Fresa ovale

Fresatura di forme: Finitura - Per livello, cicli 5X Expert

obl466 - Barrel Mill Cutter.png

Fresa a botte

Fresatura di forme: Finitura - Per livello, cicli 5X Expert

obl469 - Lens Barrel Mill Cutter.png

Frese a parabola

cicli 5X Expert

obl470 - Taper Barrel Mill Cutter.png

Fresa a botte conica

cicli 5X Expert

Puoi guardare un video introduttivo sulla destra.

Barrel tools-20240812-121652.png

(question) Domanda

Come eseguire operazioni di filettatura con passi variabili?

(tick) Risposta

Nella pagina degli strumenti per Fresa filettatura, possiamo definire una gamma di passi.

Meccanismo per il calcolo:

  • Imposta la gamma di passi su ,

  • L'opzione Passo massimo è attivata.

  • Il "Passo minimo" è determinato da (TP) Valore del passo

  • La lunghezza di taglio viene automaticamente forzata al valore del passo minimo,

  • Il numero di scanalature viene automaticamente forzato a 1.

Tool Parameters.PNG

Nella pagina della strategia di Filettatura, il campo passo si attiva. Puoi inserire un valore solo all'interno dell'intervallo del passo minimo e del passo massimo definito nella pagina degli strumenti, altrimenti riceverai un messaggio di errore.

Thread Parameters.PNG

Il vantaggio è che lo stesso strumento può essere utilizzato per lavorare più fori con passi variabili. Guarda un video sulla destra che mostra l'applicazione di questi parametri.

Multi pitch threading-20240812-121737.png

(question) Domanda

Come posso cambiare la lunghezza utile e il diametro di uno strumento?

(tick) Risposta

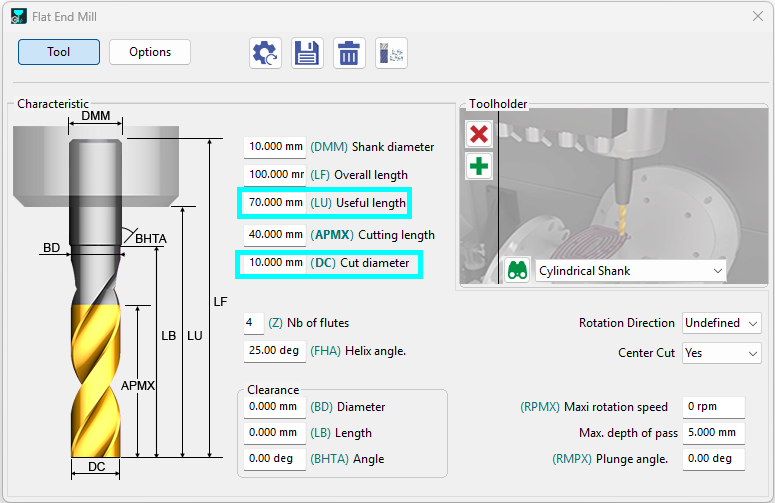

  1. I parametri per modificare manualmente la lunghezza utile e il diametro di uno strumento sono accessibili tramite la pagina dello strumento.

Tool page-20251127-065648.png
  1. È possibile utilizzare le scorciatoie da tastiera per modificare rapidamente la lunghezza utile e il diametro dello strumento:

    1. Lunghezza utile

      1. Usa il freccia su tasto o + tasto per aumentare la lunghezza utile.

      2. Usa il freccia giù tasto o - tasto per diminuire la lunghezza utile.

    2. Diametro utensile

      1. Usa il freccia destra tasto o * tasto per aumentare il diametro di taglio.

      2. Usa il freccia sinistra tasto o / tasto per diminuire il diametro di taglio.

HELP  - Machining Generalities - Edit Useful Length and Tool Diameter-20251127-065147.png
