Ciclo: Sgrossatura

Definizione

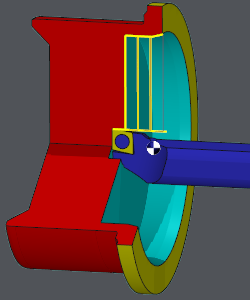

È possibile programmare un percorso utensile di foratura prima di ogni passata di sgrossatura interna. Questa opzione consente di evitare l'operazione di foratura e il cambio utensile.

Naturalmente, è necessario utilizzare un utensile speciale che consenta di eseguire sia le operazioni di foratura che di alesatura (esempio: utensili EcoCut del produttore Ceratizit).

Per applicare questa nuova strategia, è necessario rispettare una combinazione di regole nella pagina utensile e nella pagina ciclo, altrimenti il parametro rimane non disponibile:

  • il parametro Diametro di foratura deve essere compilato nella pagina fresa alesatrice ,

  • l'angolo KAPR del tagliente deve essere impostato su 90° ,

  • il tipo di ciclo nel percorso utensile deve essere definito nella modalità ' Faccia ',

  • Impostare l'opzione ‘ Foratura durante l'alesatura ’ come ' Sì '.

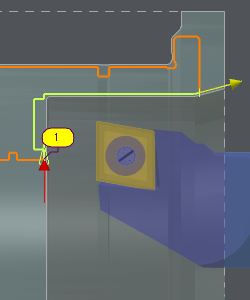

  • il vettore di partenza deve essere impostato verticalmente (come mostrato)

La geometria deve essere selezionata dal basso verso l'alto , altrimenti la foratura non può essere eseguita.

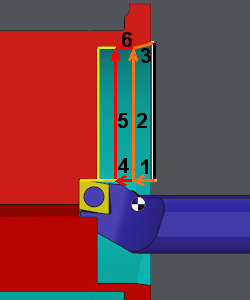

Il percorso utensile generato è il seguente:

1: foratura 1° passata,

2 e 3: 1° passata di sgrossatura,

Ritrazione,

4: foratura 2° 2° passata

5 e 6: 2° 2° passata di sgrossatura, ecc.

(blue star) È possibile guardare un video sulla foratura durante il ciclo di sgrossatura di alesatura:
