GO2cam fornisce una funzione che consente agli utenti di creare rapidamente componenti, come morsetti o dispositivi di fissaggio, basati su schizzi 2D o geometria 3D. Ciò è utile per integrare i simboli nell'ambiente di lavorazione senza definire manualmente ogni dettaglio.

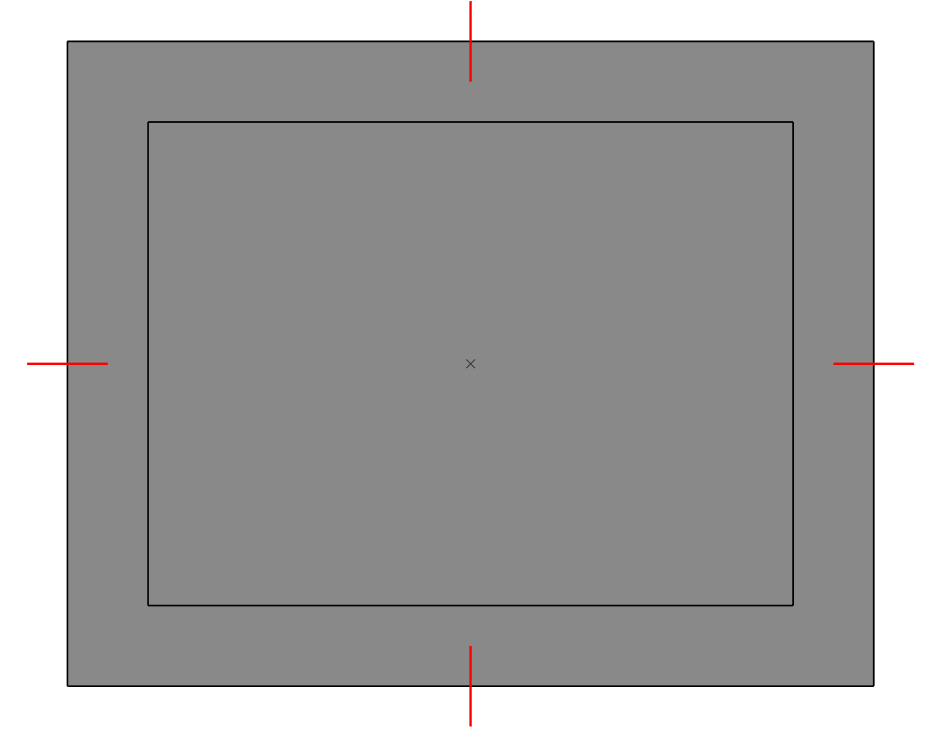

Per creare un componente da elementi 2D o 3D, iniziare disegnando la geometria necessaria, come quattro segmenti di linea 2D o un solido 3D, nella posizione desiderata (ad esempio, dove si troveranno le ganasce di un morsetto).

(Come dimostrato in Immagine 1 )

Quindi passare a Fresatura>File NC>Creazione componenti da elementi 2D o 3D . Nella finestra di dialogo ( Immagine 2 ), specificare le dimensioni del componente, configurare il rilevamento delle collisioni secondo necessità e selezionare la geometria pertinente.

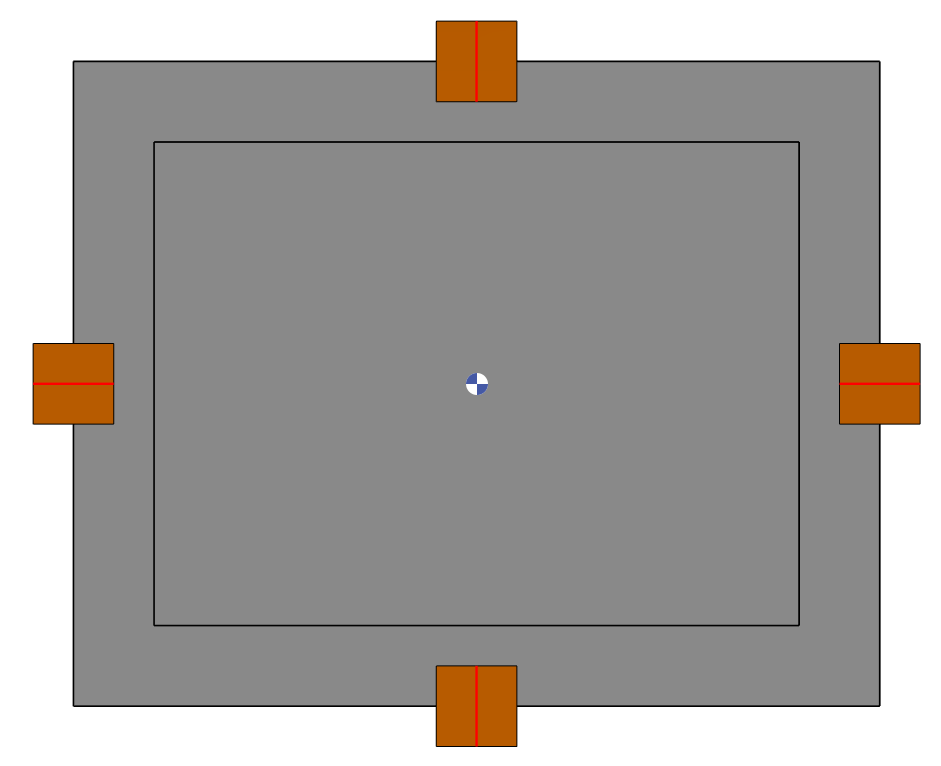

GO2cam convertirà il wireframe o il solido selezionato in un simbolo componente.

È possibile nascondere o modificare la trasparenza del simbolo facendo clic nella barra di visualizzazione.
