Questo comando calcola e assiste nello studio della differenza di materiali del grezzo lavorato rispetto a quello del pezzo e fornisce il risultato visivamente in forma colorata sul grezzo.

Il comando di comparazione è accessibile dal menu File CN e è disponibile anche nel menu MTE Controllo e NC Control .

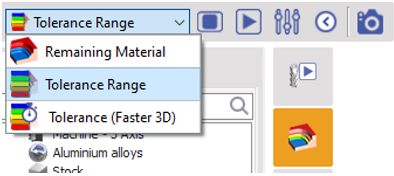

Nel ribbon, abbiamo accesso a 3 modalità di analisi: Materiale rimanente, Intervallo di tolleranza, Tolleranza (3D più veloce).

Partendo da sinistra, abbiamo l'icona per stop il calcolo della comparazione, l'icona per avviare il processo di comparazione, il pulsante Opzioni per aprire una finestra di dialogo con i parametri da impostare per l'analisi e l'icona della fotocamera per acquisire il risultato dell'analisi sul pezzo e salvarlo come immagine .

Materiale Rimanente

La modalità Materiale rimanente consente un confronto binario della superficie del grezzo lavorato: mostrando se ci sono materiali rimanenti o sovra-tagli in determinate aree.

Se estendiamo la zona di dialogo nel ribbon, ci vengono fornite 4 modalità di controllo per la visualizzazione della comparazione.

La primo è quella di visualizzare le zone con materiali rimanenti in modo opaco. Il secondo è quello di visualizzarlo a livello di trasparenza.

The 3 ^rd è quello di visualizzare i sovra-tagli in modo opaco e il ultimo uno per visualizzarlo in modalità trasparenza. Per impostazione predefinita, il 1 ^st e 3 ^rd sono selezionati.

Nelle opzioni, abbiamo accesso per visualizzare i solidi e le linee nascoste e possiamo anche definire i colori per i 2 risultati della comparazione facendo clic sui quadrati colorati per accedere alla tavolozza. Per impostazione predefinita, è Blu e Rosso.

Possiamo anche definire la precisione del grezzo e la precisione dell'utensile qui.

NOTA: Questa modalità fornisce un'idea generale di dove ci sono materiali rimanenti o sovra-tagli. Tuttavia, è difficile giudicare da questo se queste zone richiedono operazioni aggiuntive o modifiche nelle operazioni, o se rientrano in un limite accettabile.

Intervallo di tolleranza

La modalità intervallo di tolleranza fornisce un'analisi più estesa del grezzo lavorato.

Nelle opzioni, possiamo definire la precisione del grezzo e la precisione dell'utensile in modo simile alla modalità Materiali rimanenti e definire anche la tolleranza di comparazione.

Possiamo anche definire il valore di tolleranza individualmente per ogni colore e anche cambiare i colori in modo simile alla modalità precedente. Facendo clic sul pulsante Inizializzazione dei colori lo ripristinerà alla configurazione predefinita.

La visualizzazione dei colori e il loro valore di tolleranza visibili sul lato destro dello schermo sono interattivi. Possiamo fare clic sul valore per accedere a una finestra di dialogo del campo e inserire il valore richiesto. Inoltre, possiamo fare clic sul quadrato colorato per cambiarne il colore. Le modifiche vengono aggiornate automaticamente sullo schermo.

Questi colori aiutano a differenziare le zone in cui sono necessarie azioni. Ad esempio, qualsiasi cosa tra -0,01 mm e 0,01 mm [Tutto in verde] è accettabile.

Tolleranza (3D più veloce)

L'aumento della tolleranza aumenta anche la necessità di calcolo e il tempo di calcolo, che è ancora più significativo per i cicli 3D  Questa opzione è dedicata ai cicli 3D in cui l'analisi è più veloce e viene eseguita solo per i cicli applicati sul piano corrente.

Le opzioni sono simili alla modalità Intervallo di tolleranza con l'aggiunta della possibilità di scegliere tra bassa, media o alta risoluzione.

Per quanto riguarda la visualizzazione dei colori e del valore di tolleranza, sono analogamente interattivi dallo schermo stesso.

È possibile guardare un video con le spiegazioni su un esempio per il comando Comparazione:

Confronta questo ciclo

Abbiamo introdotto la possibilità di confrontare un ciclo specifico in un momento preciso. In precedenza, i confronti includevano l'intero elenco di lavorazione e, per concentrarsi su operazioni specifiche, era necessario impostarle sullo stato "In attesa".

Questa funzionalità è accessibile per ogni operazione all'interno di Lavorazione, sotto l' Simulazione > Confronta questo ciclo opzione.
