6 important Step (with some abutment some steps are not mandatory, or are done automatically by the APP):

1 - charger le fichier STL

2 - utilitaires d'alignement

3 - définir la référence de perçage et de connectique

4 - placement manuel des lignes

5 - calculer

6 - création de fichier CN

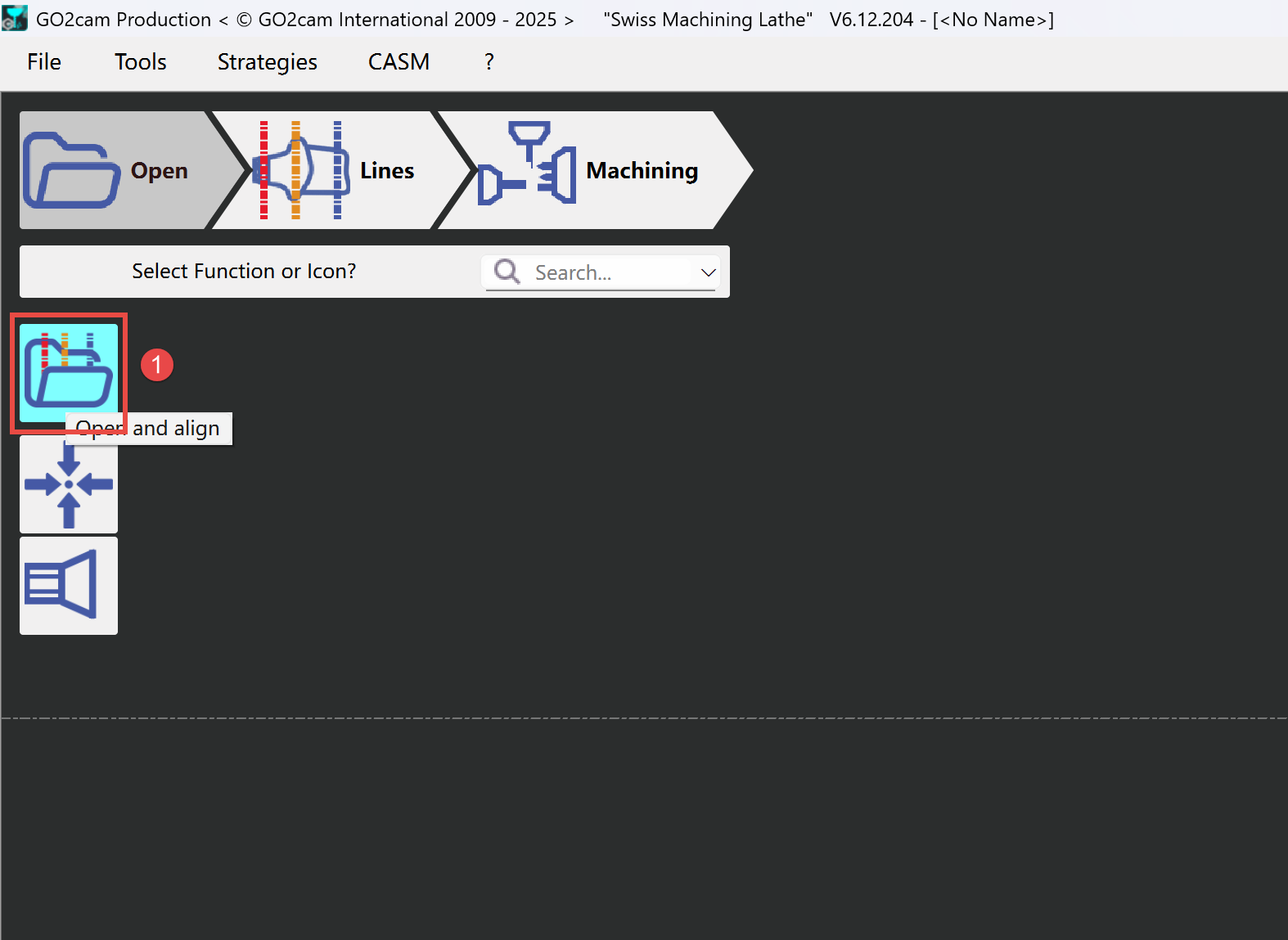

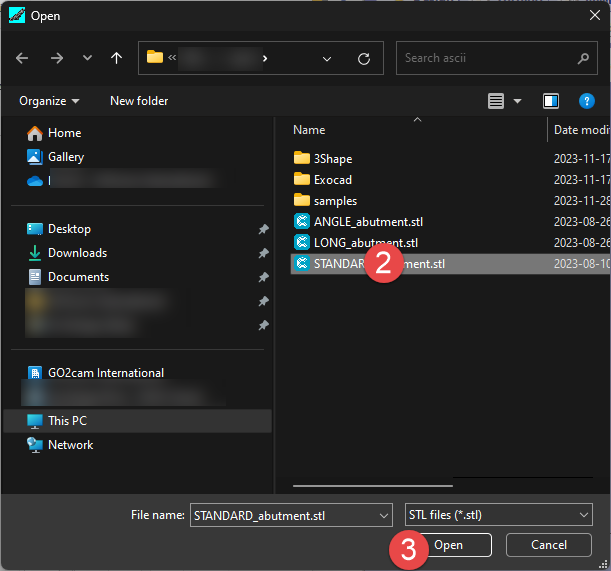

1 - load STL File

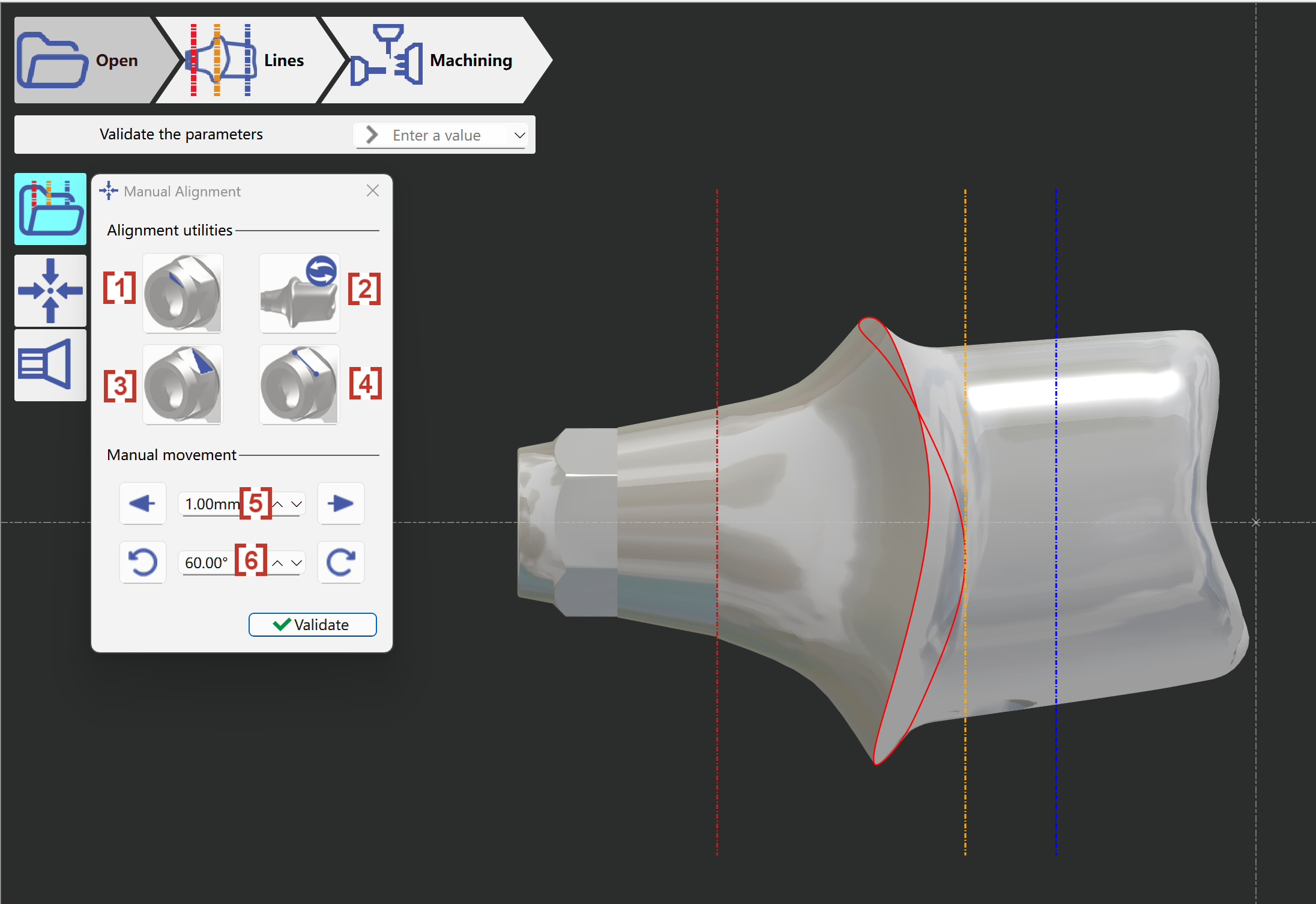

2 - Alignment utilities

Utiliser les fonctionnalités d'alignement pour adapter l'attitude spatiale du stl.

[1] Recherche manuelle des axes - Si le stl n'est pas dans la bonne direction axiale, utilisez cette fonction pour obtenir automatiquement la bonne direction axiale.

[2] Inverser la butée - Inverser la direction le long de la direction axiale.

[3] Aligner la connectique avec la face - Aligner la connectique en fonction d'une surface sélectionnée

[4] Aligner la connectique avec 2 points - Aligner la connectique en fonction de 2 points sélectionnés

[5] Mouvement manuel le long de la direction axiale

[6] Rotation manuelle le long de la direction axiale

dans ce cas, nous devons utiliser la fonction 'Recherche de l'axe de butée' (cela prend quelques secondes pour trouver le trou)

3 - Set Drill and Connectic Reference

[1] Il est nécessaire de sélectionner l'outil machine.

[2] Sélectionnez le nom de marque de la connectique.

[3] Sélectionner la stratégie de perçage

[4] Sélectionner la stratégie pour la zone de connectique

[5] Définir la valeur de décalage et de diamètre du cylindre de protection du trou créé

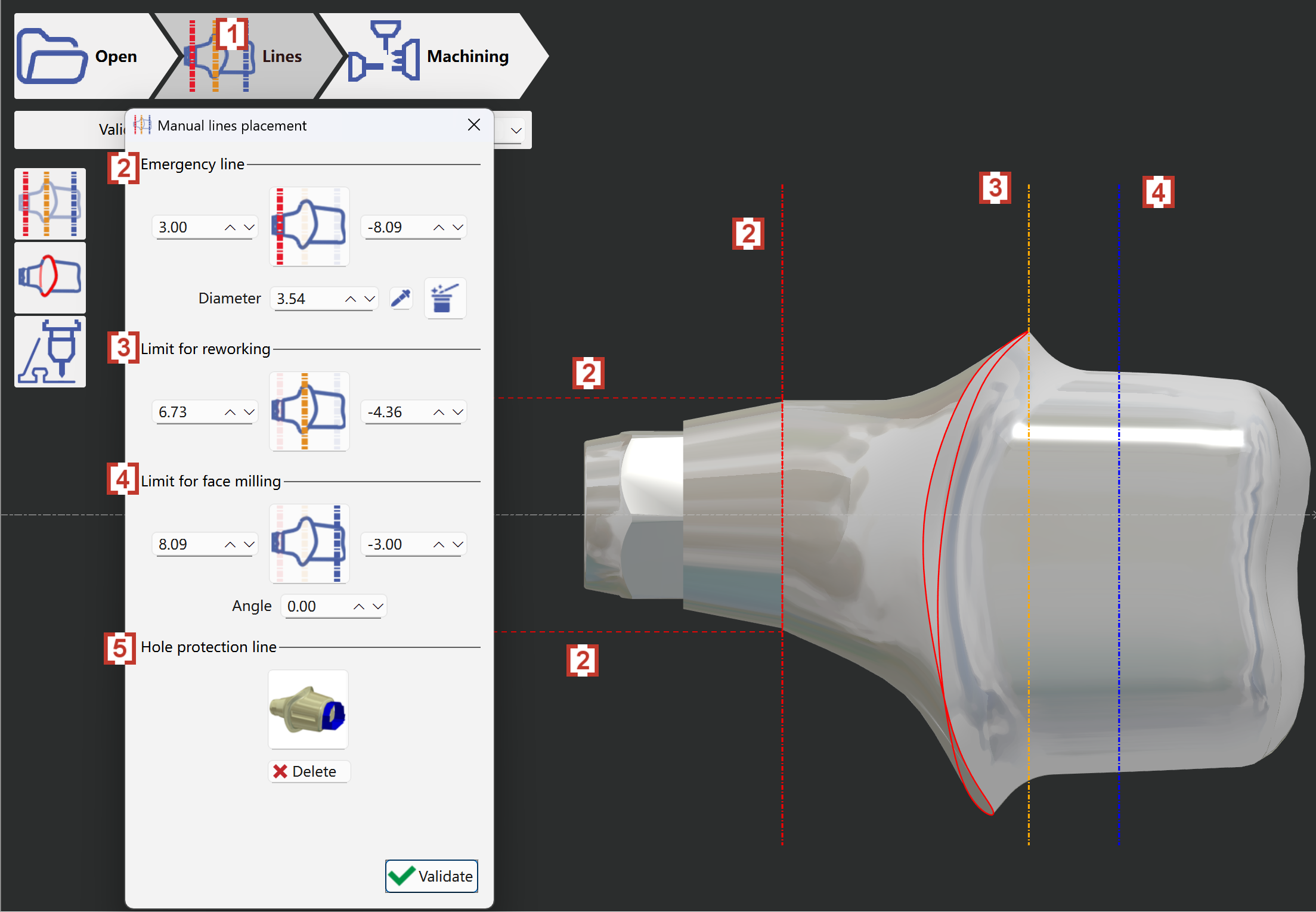

4 - Manual lines placement

[1] Cliquez sur l'onglet 'Lignes' pour créer manuellement les lignes de la zone de travail.

[2] Ligne d'urgence - Définir la zone de protection de la connectique. Les lignes créées sont des lignes en pointillés de couleur rouge.

[3] Limite de reprise - Définir la zone d'arrêt des opérations de reprise. Les lignes créées sont des lignes en pointillés de couleur orange.

[4] Limite de fraisage de face - Définir la zone d'arrêt des opérations de fraisage de face. Les lignes créées sont des lignes en pointillés de couleur bleue.

[5] Ligne de protection du trou - Supprimer la ligne de protection créée automatiquement si nécessaire.

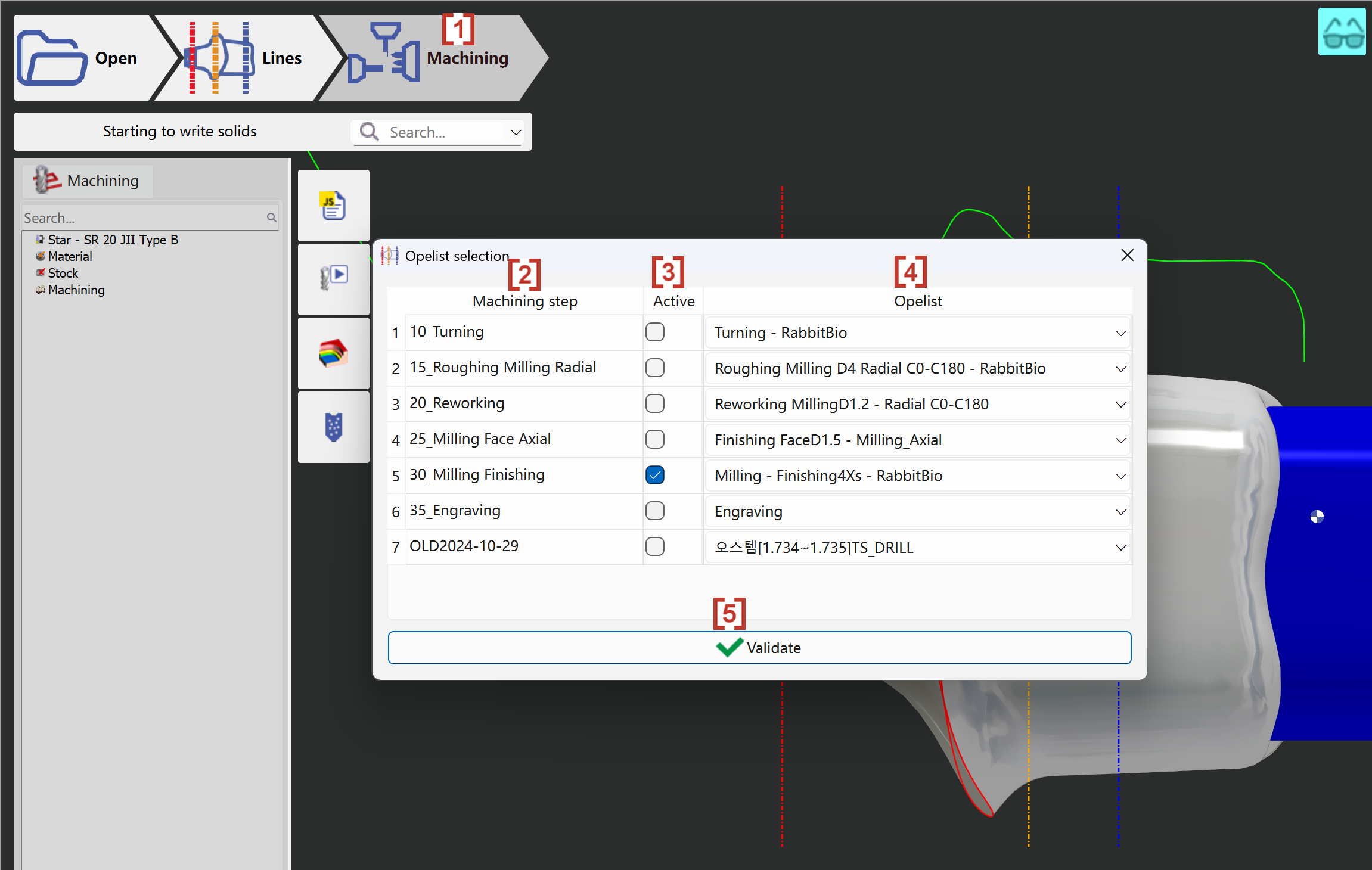

5 - Calculate

[1] Lorsque les lignes manuelles sont définies, les utilisateurs peuvent accéder à l'onglet «Usinage» pour lancer le calcul du trajet d'outil.

[2] Étape d'usinage - Cette colonne affiche les opérations appliquées sur le stl.

[3] Actif - L'utilisateur peut activer ou désactiver l'opération sélectionnée en conséquence.

[4] Opelist - Sélectionnez la bonne stratégie pour chaque opération dans la liste des stratégies disponibles.

[5] Valider - Valider et lancer le calcul du trajet d'outil.

6 - NC file creation

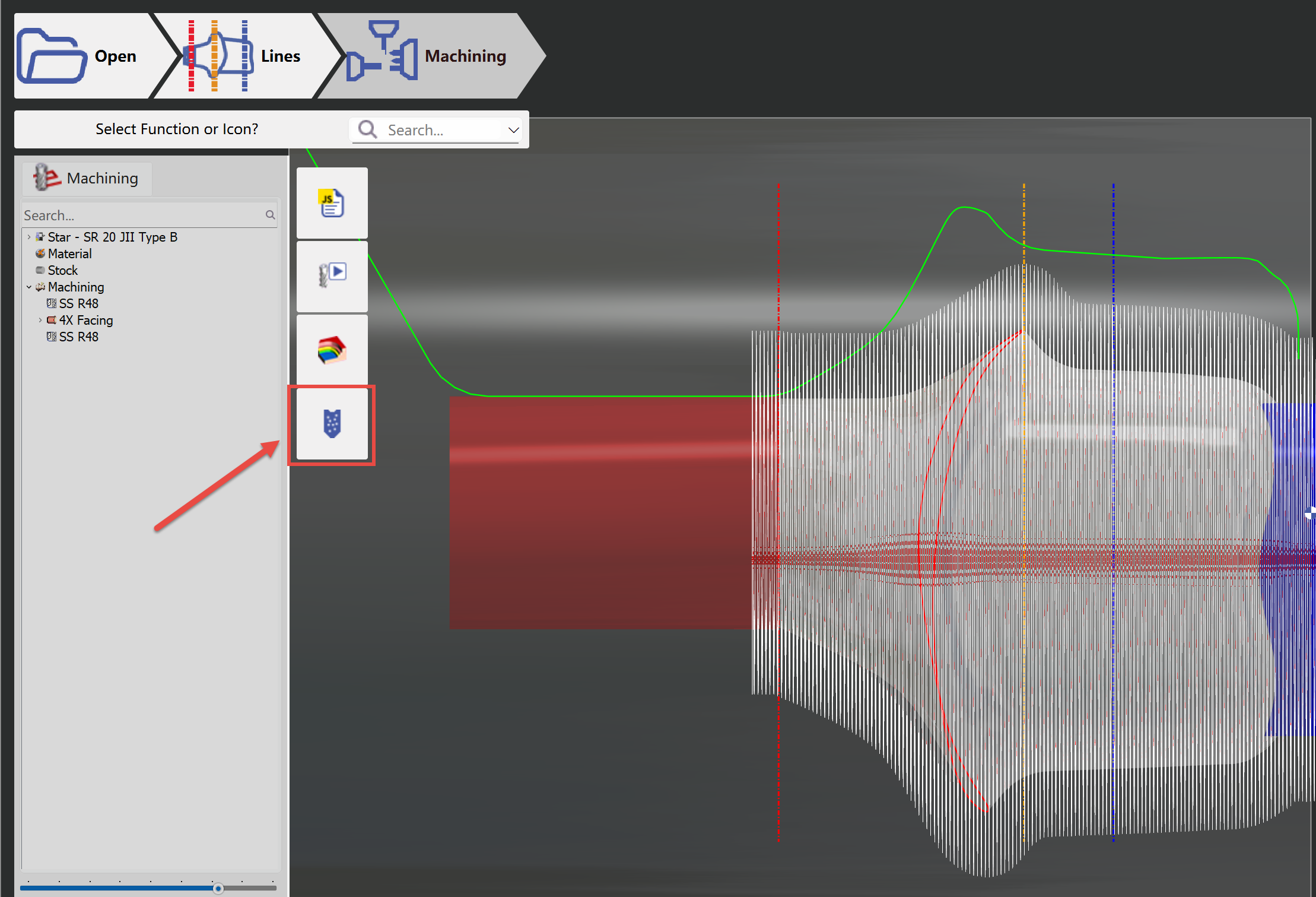

Cliquez sur le bouton 'Sortie CN' pour générer et sortir le fichier CN.

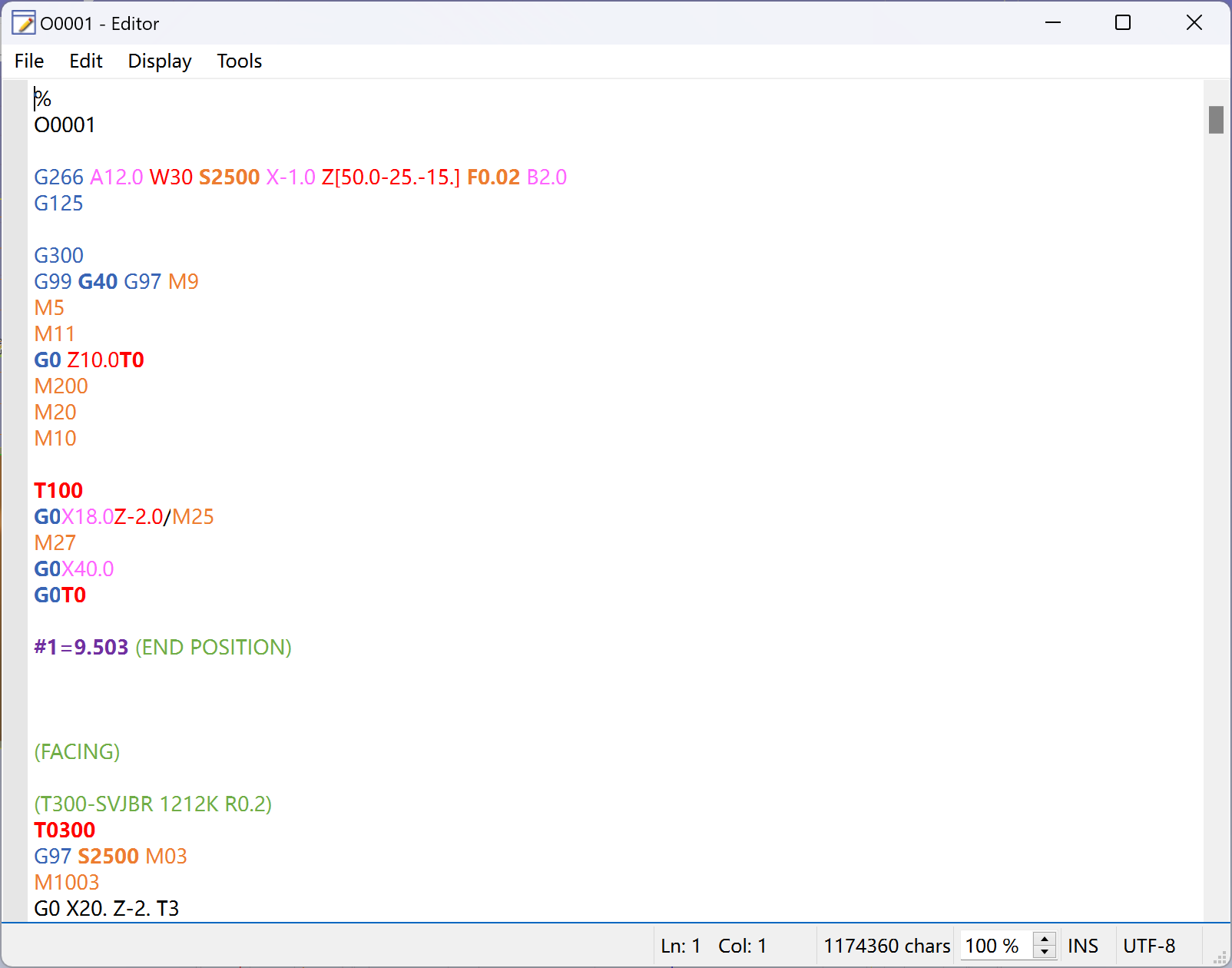

Le fichier CN sera généré et sorti en quelques secondes :
