Cycles : Tous les cycles manuels, Tréflage contour
Définition
Ces commandes permettent de définir les points pilotes et le calcul du trajet d'outil.
Type de décalage
Determines whether the tool radius compensation is taken into account or not.
The options of the pull down menu are:
|
Gauche : Un G41 est généré dans le code ISO. |
|
Centre : Un G40 est généré dans le code ISO. |
|
Droite : Un G42 est généré dans le code ISO. |
Trajet
Determines if the toolpath generated by GO2cam will take into consideration the tool radius.
The pull down menu offers:
|
|
Gauche : GO2cam génère un trajet d'outil décalé à gauche du profil et gère les zones où l'outil ne peut pas usiner le contour en raison de sa taille. |
|
Pièce
: GO2cam ne recalcule pas une trajectoire décalée.
|
|
Droite : Identique à l'option de gauche, mais à droite du trajet d'outil. |
|
Pas de contrôle d'enfoncement : GO2cam génère un trajet d'outil correspondant exactement au profil (pas de décalage) et il n'y a pas de contrôle d'enfoncement. |
Contrôle automatique du côté d'usinage, pour
cycles manuels programmés sur des solides
.
Ceci est
non disponible
avec des profils 2D (y compris les arêtes).
Tous les cycles manuels
Contrôle automatique du côté d'usinage
Pour cycles manuels programmés sur des solides . Ceci est non disponible avec des profils 2D (y compris les arêtes).
|

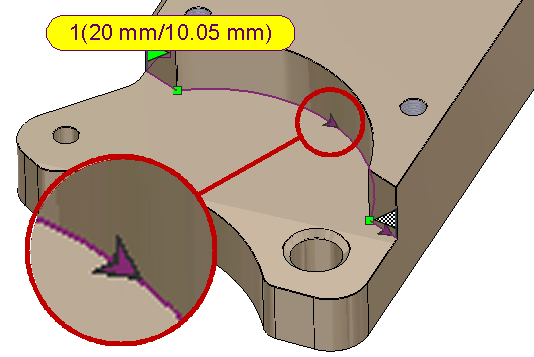

Si le sens du profil et le sens du trajet d'outil ne correspondent pas selon le forme du solide , GO2cam inverse automatiquement le sens du profil . Dans l'image de droite, le profil est dans le sens inverse des aiguilles d'une montre et l'outil est programmé sur le côté gauche du solide : GO2cam inverse automatiquement le sens du profil pour éviter d'usiner à l'intérieur de la pièce. |
|
|
Coeff R max
|
Coeff R max : Dans le cas d'un trajet d'outil « Pièce », certaines machines n'acceptent pas un rayon égal au rayon de l'outil. GO2cam gère cette situation avec le coefficient R max . Avec 1,01, le rayon du trajet d'outil sera R= rayon outil x 1,01 . |

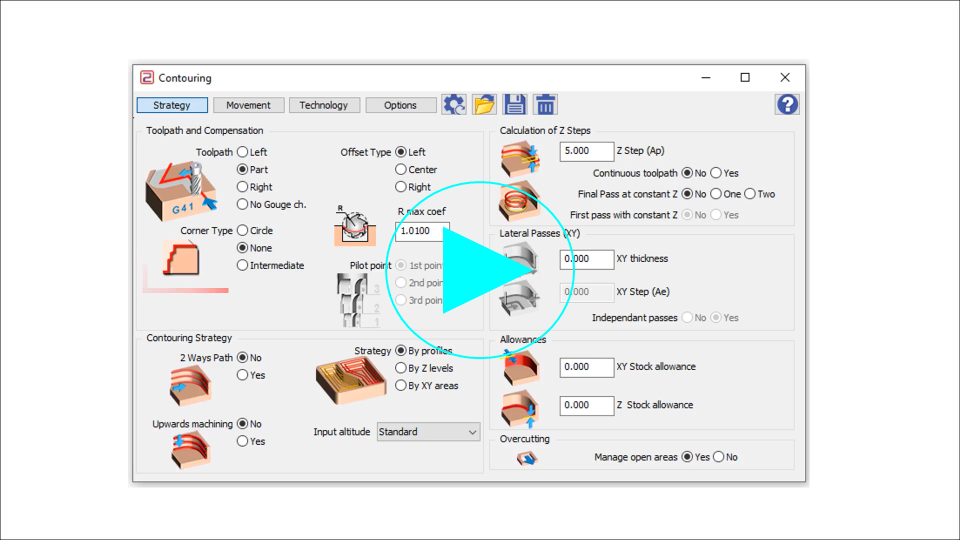

Type de raccord
Avec cette option, vous pouvez générer des G2/G3 (arcs) dans les angles vifs.
L'option « Intermédiaire » est disponible uniquement pour les profils fermés. La génération de G2/G3 est effectuée sur tous les coins sauf sur le dernier coin.
Exemple sur trajet Gauche/Gauche :
|
Mode Cercle |
Aucun |
Mode intermédiaire |
|
|
|
|
|
