Présentation
Le but de la recherche d'outil est pour obtenir le diamètre d'outil maximum admissible pour l'usinage d'une poche.

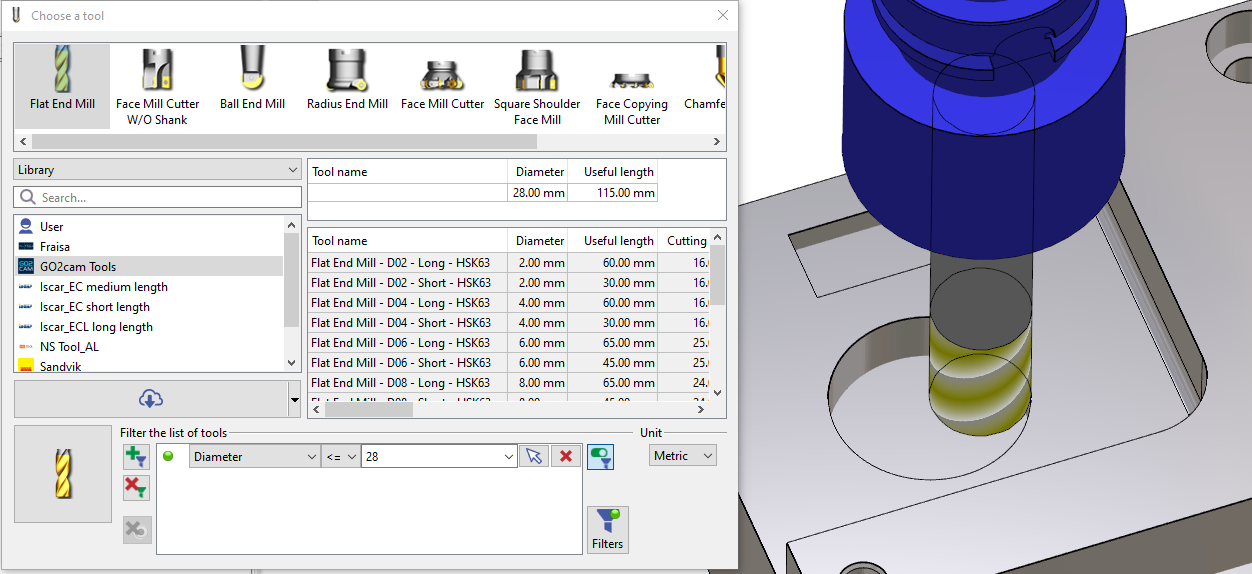

Lorsque vous avez déjà sélectionné une géométrie, certains filtres d'outils sont automatiquement appliqués avec le diamètre de l'outil ( [1] on the image below) and sometimes Bottom radius.
Règles d'application
La combinaison de ces 3 calculs donne la valeur présélectionnée :
-
rayon de la poche sont vérifiés : le rayon de l'outil ne peut pas dépasser cette valeur,
-
passages entre les îlots et les parois de la poche sont calculés et la valeur la plus basse est prise en compte,
-
de plus, l'algorithme applique automatiquement une formule mathématique sur le diamètre d'outil qui ne peut être supérieur à la moitié du diamètre inscrit , pour éviter de proposer des outils avec un diamètre aussi grand que la poche entière elle-même ! (voir le cas particulier ci-dessous).
Annuler la recherche d'outil
2 solutions si vous ne veulent pas le présélection automatique :
-
Désactiver le filtre en cliquant sur [2] ,
-
Ou commencer la sélection en choisissant l'outil , puis la géométrie.
Cas d'application
Si plusieurs profils sont sélectionnés, les valeurs les plus petites sont prises. Voici quelques cas ci-dessous :
|
Poche avec différents coins
|
Nous avons une poche avec des coins à différents rayons, le plus petit étant de 6 mm. Par conséquent, la recherche d'outil suggère un outil d'un diamètre maximal de 12 mm. |
Recherche d'outil - Poche avec différents coins
|
|
Poche avec 2 îlots
|
Nous avons une poche avec 2 îlots. La distance entre les 2 îlots est de 11 mm tandis que la distance entre l'îlot et les parois est de 10 mm. Par conséquent, la recherche d'outil suggère un outil de 10 mm de diamètre ou moins. |
Recherche d'outil - Poche avec 2 îlots
|
|
Poche avec 2 îlots et différents coins
|
Cette poche a des coins avec des rayons différents et contient 2 îlots. La distance entre les îlots et avec les parois est de 10 mm. Cependant, l'espace au niveau des coins des îlots avec les parois est inférieur à 10 mm et la recherche d'outil suggère 9,73 mm. |
Recherche d'outil - Poche avec 2 îlots et différents coins
|
|
Poche avec plusieurs îlots
|
Cette poche a de nombreux îlots et il est difficile de mesurer les espaces entre eux avec contrôle. Cependant, la recherche d'outil peut toujours mesurer et suggère un diamètre d'outil maximum. |
Recherche d'outil - Poche avec plusieurs îlots
|
|
Cas particulier : Poches cylindriques Dans ce cas, nous n'appliquons pas le principe du plus grand outil admissible, car il aurait la même taille que la poche ! La formule appliquée est d'obtenir le diamètre inscrit et de le diviser par 2. |
|
|
