Cycles : PAM , Ebauche/Reprise (forme) , Contour finition (forme) , Brut (Ebauche Reprise)
Définition
GO2cam recherche la matière restante lors de l'application du trajet d'outil, en comparant le polyèdre englobant le solide usiné et le polyèdre calculé à partir des opérations d'usinage précédentes (mode Cycle).
Pour simplifier le calcul de brut, la comparaison peut se faire selon le brut « gris » visible à l'écran. Dans ce cas, on ne prend en compte que les opérations d'usinage sur lesquelles le calcul de brut est positionné sur ON (mode Last).
La dernière option 'Finition' n'est pas incluse dans le cycle Contour finition (forme)
Plusieurs modes pour calculer le brut
|
Auto |
Mix des 2 méthodes ‘ Last ’ et ' Cycle ': le brut gris est pris pour le calcul sauf pour les opérations où le calcul de brut est OFF. Dans ce cas, le polyèdre est pris. |
|
Last |
Comparaison avec le dernier brut évolutif calculé. |
|
Cycle |
Comparaison avec l'enveloppe exacte (polyèdre) des cycles d'usinage précédents. Cette méthode est plus précise, mais aussi beaucoup plus longue que la méthode ‘Last’. |
|
Finition |
Mode combiné avec Diamètre de référence et Rayon de référence. Cette option permet de créer de la fausse matière dans les coins selon l'outil de référence. Cela générera parfois des trajets d'outil de coupe d'air, mais qui peuvent éviter certaines collisions. Le temps d'usinage sera augmenté mais le temps de calcul diminué. Un diamètre et un rayon de référence outil doivent être saisis. À utiliser en cas de matière dure par exemple. |
Voici un exemple de Calcul de Brut dans l'opération Ebauche/Reprise.
|

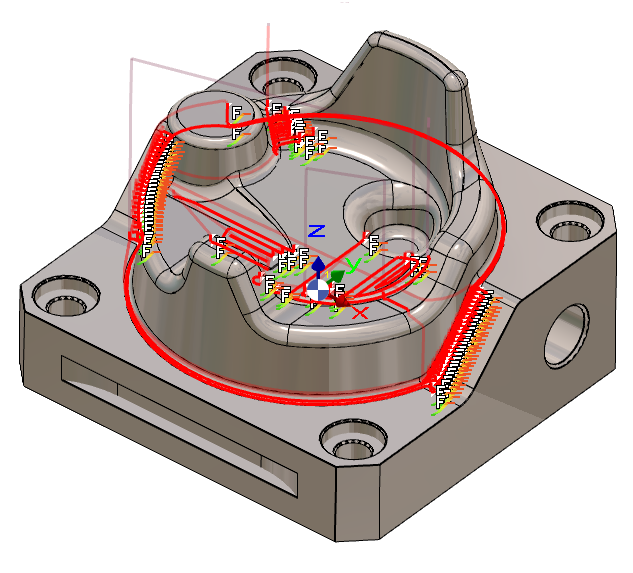

Auto Mode : la reprise est programmée sur la pièce. |
Finition avec Diamètre de référence=10mm et rayon=5mm. Il y a plus de trajets d'outils générés, notamment sur les congés, pour une meilleure qualité de finition. |
|
|
