Informations et dispositifs concernant les trous du solide analysé. Les trous analysés sont affichés dans un tableau et sont triés en 2 types, trous et autres éléments (cylindres, cônes, tore).

Sélection zoom : lorsqu'un élément (trou, face, etc.) est sélectionné dans la liste, si vous ne pouvez pas le localiser sur le solide, cliquez sur ce bouton pour faire un zoom dessus.

Information : cliquez sur cette icône, puis cliquez sur n'importe quel élément sur le solide pour obtenir des informations à son sujet ; vous obtenez ses coordonnées et ses valeurs et vous pouvez le localiser dans la liste des éléments où il est souligné.

Plan de travail : pour savoir dans quel plan de travail l'analyse est effectuée.

Tableau des trous :

Les trous sont les éléments qui sont censés être usinés (percés, etc.)

Les autres éléments (cylindres, cônes, tore) ne sont pas censés être usinés avec des opérations point à point.

Gestion des tris :

Des informations sont données sur chaque élément et vous pouvez les trier :

par Diamètre , par Direction , ou combiner les tris.

Dans notre exemple , le tri est effectué par direction .

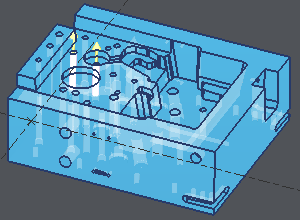

Chaque ligne vous donne les coordonnées du vecteur de direction du trou, la ligne surlignée montre 2 trous qui sont proches d'être verticaux, mais qui ne le sont pas ! Cette information est importante et très difficile à obtenir sans l'analyse.

Modifications :

Vous avez la possibilité de modifier certaines données fournies par l'analyse :

• Transformer un cylindre en trou

• Modifier la direction Z d'un trou. C'est ce qui est fait pour les 2 trous sélectionnés de notre exemple.

• Transformer un trou en cylindre.

Opérations sur les trous :

Pour préparer les trous à l'usinage, certaines fonctions sont disponibles avec un clic droit sur le(s) trou(s) sélectionné(s) :

Pour obturer le trou : création d'une face solide sur le trou, pour éviter à tout outil d'ébaucher le trou en fraisage de forme.

Pour obturer les 2 côtés du trou

Suppression de la face d'obturation

Pour déplacer la face d'obturation , utile dans certains cas spéciaux : le mouvement est uniquement une translation Z, cliquez sur la face à déplacer, puis cliquez sur le nouveau Z directement sur une arête du solide.

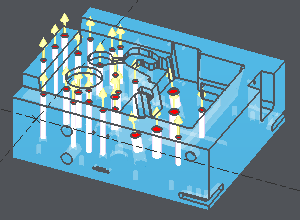

Dans l'exemple suivant, nous avons sélectionné dans la liste les trous qui pourraient être ébauchés par usinage effectué dans le plan de référence.

Ensuite un clic droit et choisissez ' Pour Obturer', tous les trous sont maintenant récupérés par des faces solides.

Nous avons choisi la couleur rouge pour distinguer ces faces de la couleur du solide.
