Cycle: Filetage (Tournage)
Les profils de filetage métrique ISO
|
Le profil ISO pour les filetages (métrique) est référencé dans la norme NF ISO 68. Le profil est obtenu en coupant la vis ou l'écrou avec un plan passant par l'axe. Voir l'image de droite pour référence. Le profil en bleu désigne l'écrou. Le profil en jaune désigne la vis.
|
D, D1, D2 sont les diamètres de l'écrou d, d1, d2, d3 sont les diamètres de la vis. |
||
|
d=D= Diamètre nominal |
d2=D2= d - 0.6495P |
P = Pas |
H1 = 0.5412P |
|
d1=D1= d - 1.0825P |
d3= d- 1.2268P |
H = 0.866P |
r1 = 0.1443P |

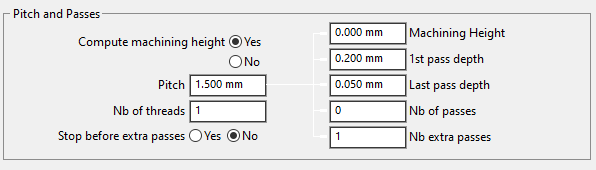

Paramètres de pas et de passes
Les options de pas et de passes vous permettent de configurer différents paramètres pour les opérations de filetage.
|
Calcul hauteur usinée |
Oui ou Non |
|
Pas |
Pas de filetage ou décalage entre 2 plongées successives. |
|
Stop avant passes à vide |
Création d'un stop avant d'appeler les passes à vide. |
|
Hauteur d'usinage |
Hauteur d'usinage |
|
Profondeur 1ère passe |
Profondeur incrémentale correspondant à la passe de coupe |
|
Profondeur dernière passe |
Profondeur de la dernière passe d'usinage (passes décroissantes). |
|
Nb de passes |
Permet de vérifier le nombre de passes. |
|
Nb passes à vide |
Nombre de passes d'écrêtage à la fin de l'usinage. |
Les calculs des différents paramètres de filetage sont effectués automatiquement dans GO2cam sur la base de la norme.
Lors du changement du pas paramètre, le Profondeur d'usinage et Nb de passes change en fonction du type de plaquette utilisée pour l'opération et de la norme ISO.
In the tool window above, we defined the pitch and the factors [1] (Top and bottom) to determine the total thickness between the outer pass and the inner pass.
Le passe d'usinage doit prendre en compte les H/8 et H/4 positions. C'est ce calcul qui justifie la différence.
|
|
