Lors du réglage de la limitation de la zone à usiner, il existe deux options :

1. Par décalage

2. Par fenêtre

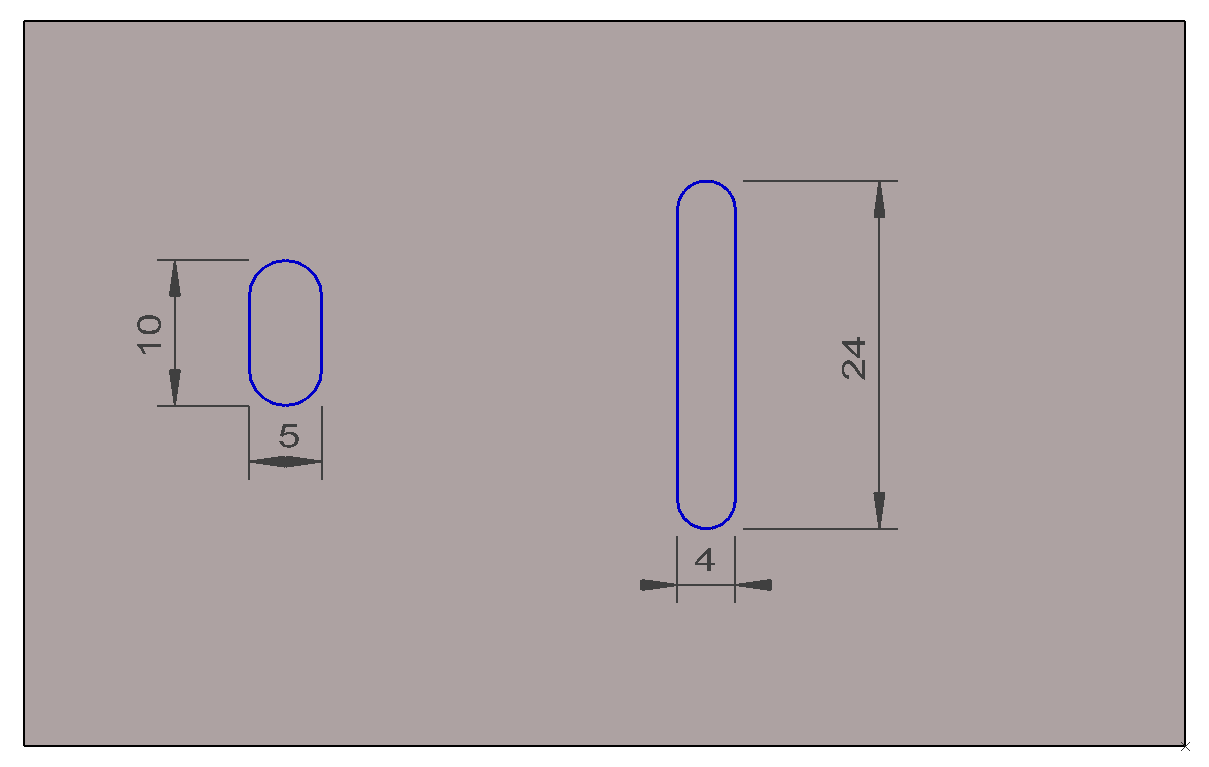

Dans les exemples suivants, les deux rainures seront incluses dans la sélection de la géométrie, et un outil de 3 mm de diamètre sera utilisé pour l'usinage.

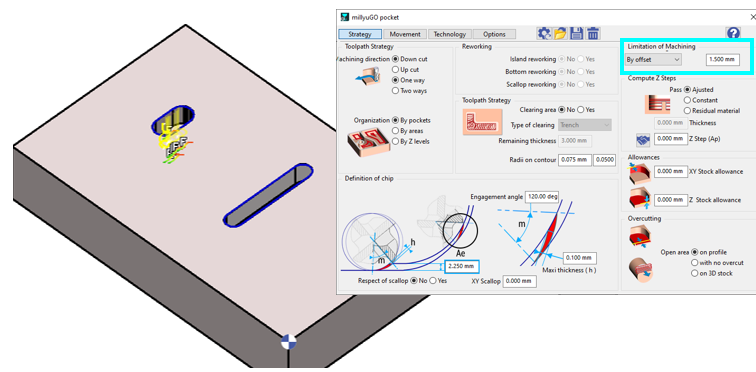

1. Par décalage :

En raison de la limitation de décalage, le fait de régler la valeur à 1,5 mm limite l'usinage à la "rainure de 5 mm".

Ceci est dû au fait que le décalage est ajouté au diamètre de l'outil (3 mm), ce qui donne une Largeur de coupe effective de 4,5 mm (3 mm + 1,5 mm), qui ne correspond qu'à la "rainure de 5 mm".

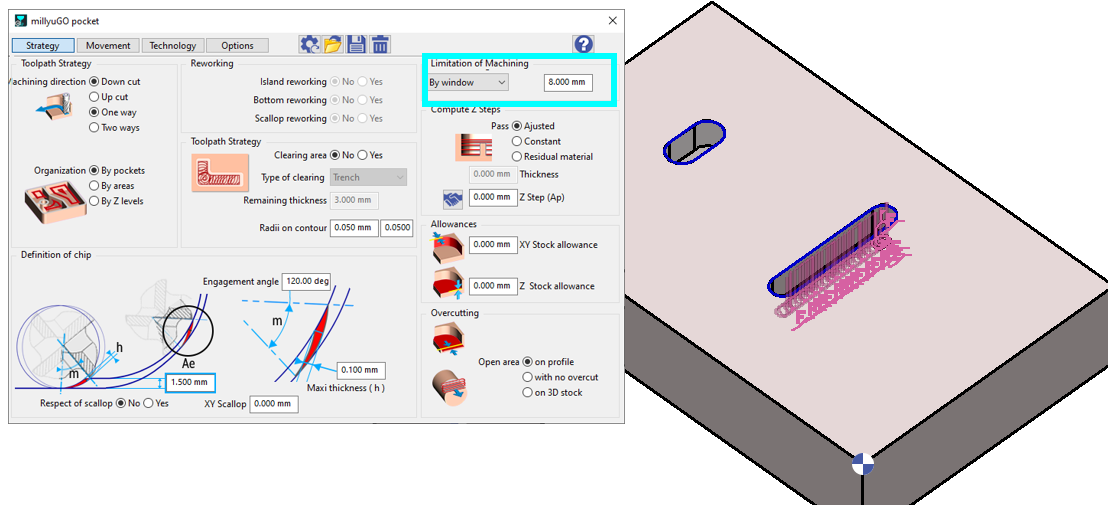

2. Par fenêtre :

Avec la limitation de la fenêtre, le fait de régler la valeur à 8 mm garantit que seules les rainures de plus de 11 mm seront usinées.

Ceci est dû au fait que la Longueur de coupe effective est déterminée en ajoutant le diamètre de l'outil (3 mm) à la valeur définie (8 mm), ce qui donne une longueur de rainure minimale requise de 11 mm.
