Cycle : Balayage - Forme

Le paramètre contrôle l'extension du trajet d'outil Balayage ‑ Forme au-delà des limites de la géométrie solide. Lorsqu'il est activé, le trajet d'outil continue le long de la direction d'usinage principale jusqu'au brut défini ou à la zone de limitation spécifiée par l'utilisateur, assurant une couverture complète de la matière tout en maintenant le trajet en largeur à l'intérieur du solide/brut.

Ce paramètre offre une flexibilité dans les opérations de finition en permettant à l'outil d'enlever de la matière au-delà des bords du solide si nécessaire, optimisant la qualité de surface et réduisant les zones non usinées aux extrémités de la pièce.

limitation on, extend no.png

Zone de limitation définie sur Sur . Etendre l'usinage à la Limitation définie sur Non .

limitation on, extend yes.png

Zone de limitation définie sur Sur . Etendre l'usinage à la Limitation définie sur Oui

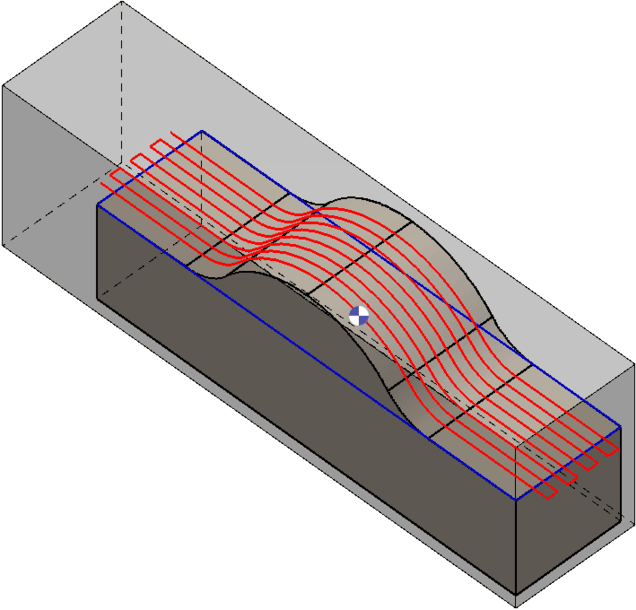

limitation inside, extend no.png

Zone de limitation définie sur Intérieur . Etendre l'usinage à la Limitation définie sur Non .

limitation parting line, extend no.jpg

Zone de limitation définie sur Ligne de plan de joint . Etendre l'usinage à la Limitation définie sur Non .

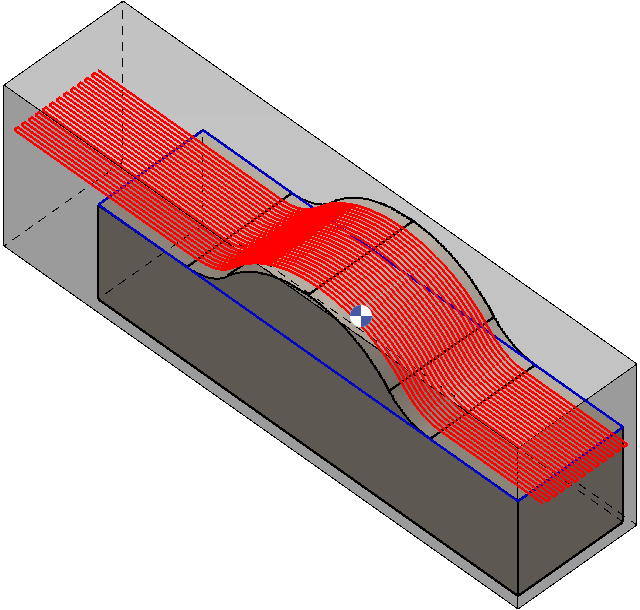

limitation inside, extend yes.png

Zone de limitation définie sur Intérieur . Etendre l'usinage à la Limitation définie sur Oui .

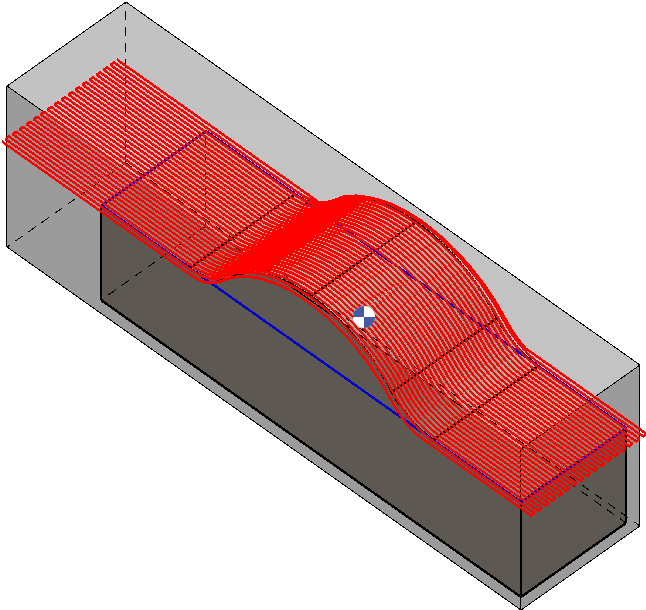

limitation parting line, extend yes.png

Zone de limitation définie sur Ligne de plan de joint . Etendre l'usinage à la Limitation définie sur Oui .

L'option Décalage dans la Zone de limitation définit la distance de limite latérale appliquée au trajet d'outil. En relation avec le paramètre de stratégie Etendre l'usinage à la Limitation, il détermine jusqu'où le trajet d'outil peut s'étendre latéralement dans la limitation, assurant une couverture en largeur contrôlée sans dépasser les limites définies.

offset 0, extend no.png

Zone de limitation définie sur Décalage à 0.00 mm . Etendre l'usinage à la Limitation définie sur Non .

offset 0, extend yes.png

Zone de limitation définie sur Décalage à 0.00 mm . Etendre l'usinage à la Limitation définie sur Oui .

offset -5, extend no.png

Zone de limitation définie sur Décalage à -5.00 mm . Etendre l'usinage à la Limitation définie sur Non .

offset -5, extend yes.png

Zone de limitation définie sur Décalage à -5.00 mm . Etendre l'usinage à la Limitation définie sur Oui .

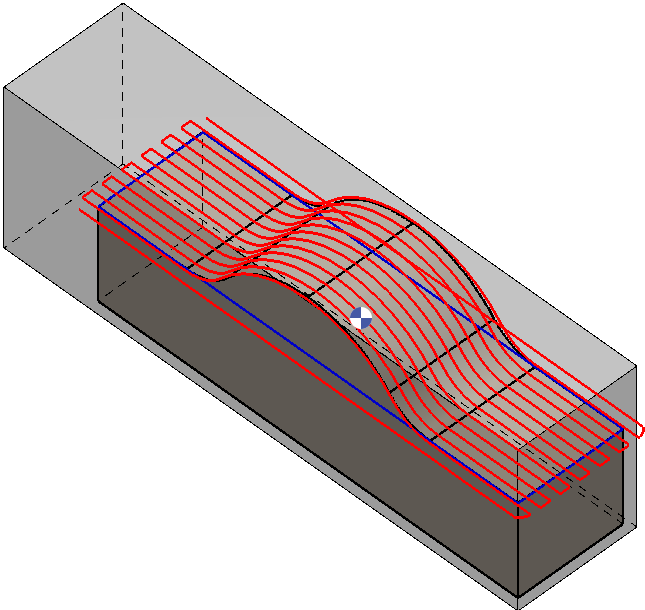

offset 5, extend no.png

Zone de limitation définie sur Décalage à 5.00 mm . Etendre l'usinage à la Limitation définie sur Non .

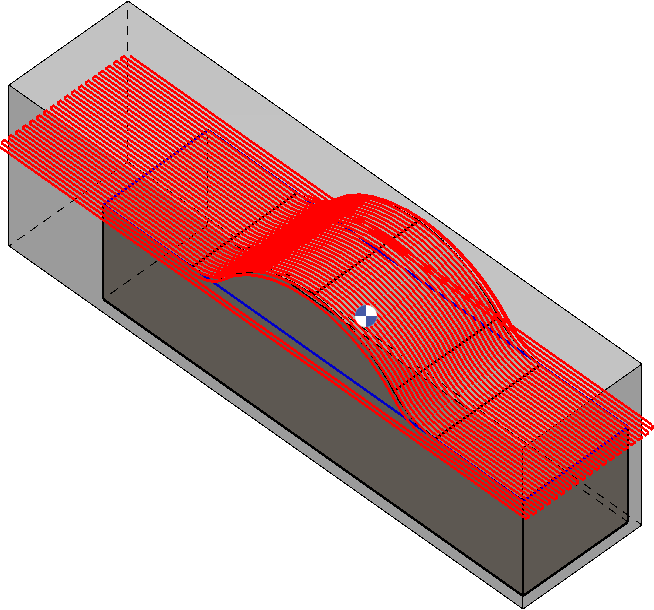

offset 5, extend yes.png

Zone de limitation définie sur Décalage à 5.00 mm . Etendre l'usinage à la Limitation définie sur Oui .
