Définition

Le paramètre Zone de limitation dans GO2cam définit comment le cycle d'usinage interagit avec la zone de limitation définie sur la pièce. Il peut être appliqué dans quatre modes, chacun contrôlant le trajet d'outil différemment.


Sur

Permet au cycle d'usinage de s'étendre directement à la zone de limitation, avec le trajet d'outil s'arrêtant exactement à la limite.

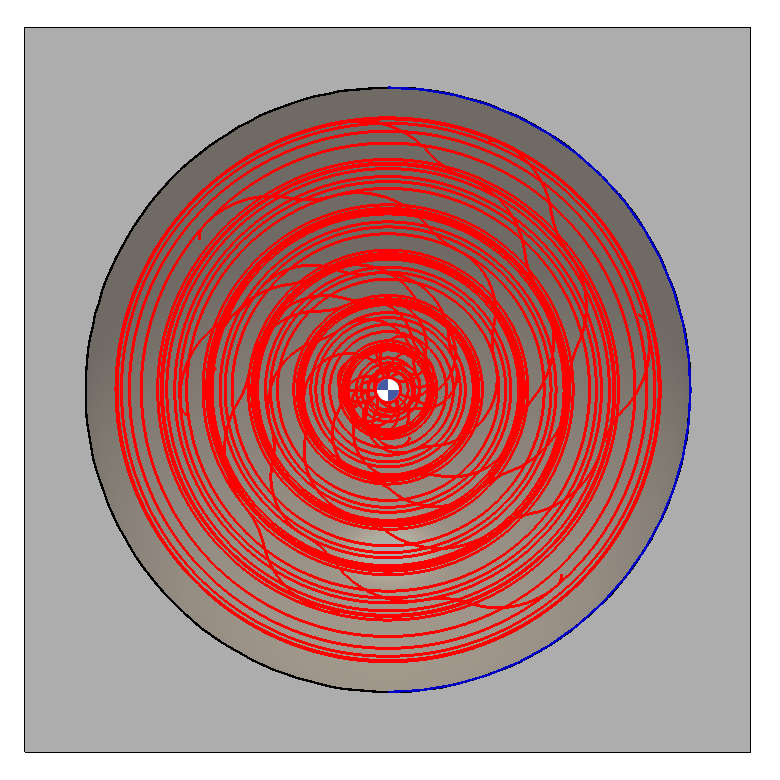

Notez que le trajet d'outil illustré, mis en évidence en violet, va jusqu'à la limite.

Limitation area on (2).png

A l'intérieur

Permet au cycle d'usinage de rester dans la zone de limitation, s'arrêtant avant la limite pour éviter tout contact avec le bord.

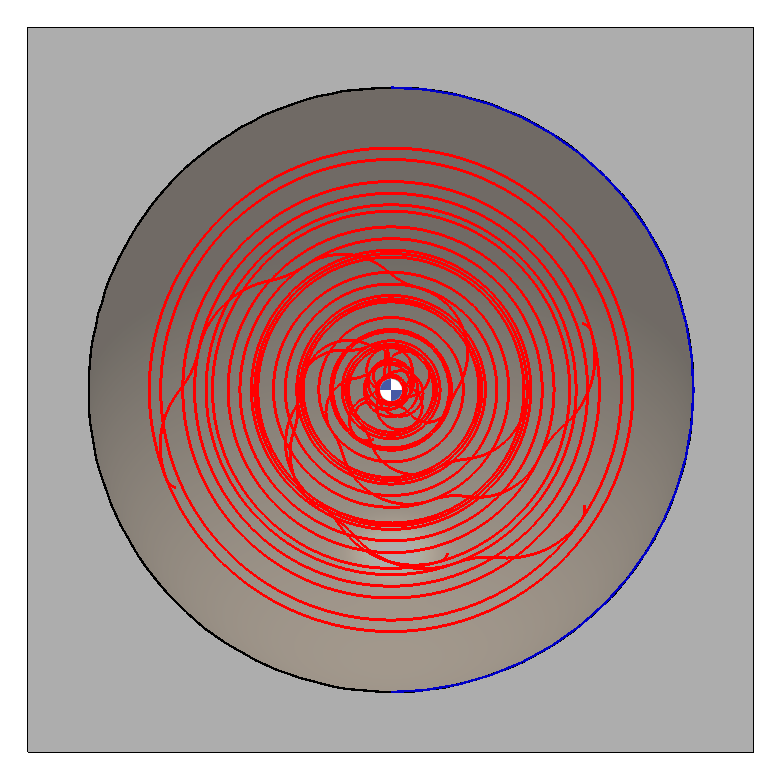

Notez que le trajet d'outil illustré, mis en évidence en violet, est limité à l'intérieur de la limite.

Limitation Area inside (2).png

Ligne de plan de joint

Permet au cycle d'usinage de s'étendre au-delà la zone de limitation, avec le trajet d'outil positionné à l'extérieur de la limite tout en usinant autour de celle-ci, sans couper dans la limite elle-même.

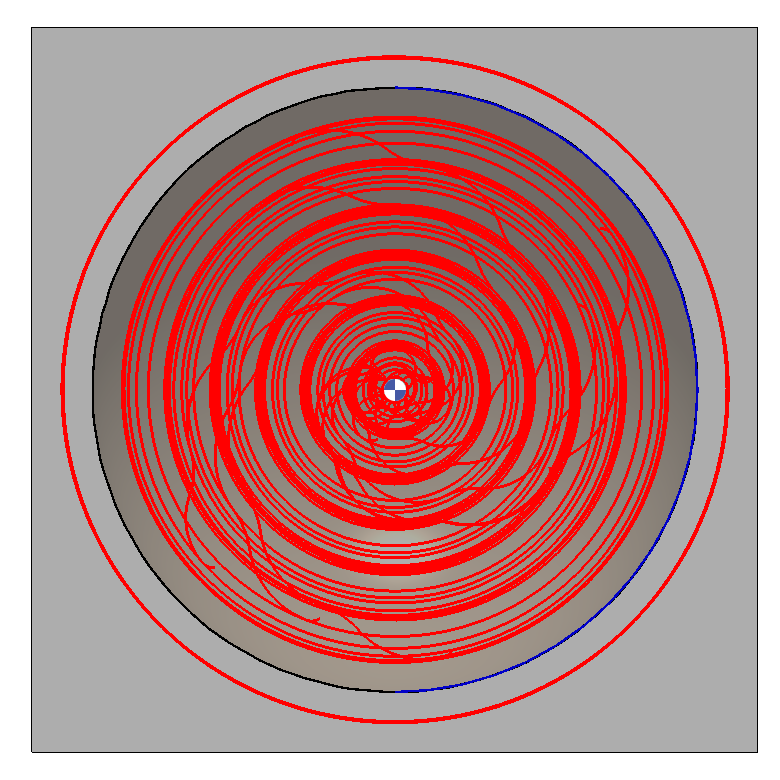

Notez que le trajet d'outil illustré, mis en évidence en violet, s'étend au-delà de la limite.

Limitation area parting line (2).png

Décalage

Permet au cycle d'usinage de suivre une distance par rapport à la zone de limitation. L'utilisateur doit entrée une valeur : zéro place le trajet d'outil sur la zone de limitation, une valeur positive le décale vers l'extérieur comme dans Ligne de plan de joint , et une valeur négative le décale vers l'intérieur comme dans A l'intérieur .

Notez que le trajet d'outil, mis en évidence en violet, s'étend au-delà de la limite jusqu'à une distance arbitraire, mais peut également être ajusté en conséquence.

Limitation Area offset (2).png
