Cette option est utilisée dans plusieurs cycles d'usinage, avec des objectifs et des comportements différents.

Veuillez utiliser le arbre sur le côté droit de l'écran.

Cycles: Découpe droite, Découpe en dépouille / 4 Axes cnt / cnt, 4 Axes elt / elt

Définition pour Découpe droite, Découpe en dépouille

These parameters allow you to add overlengths and arcs on the approach and return of the wire.

Seuls les entrée paramètres sont expliqués ; les sortie définitions des paramètres sont exactement les mêmes.

Surlongueur d'entrée (A)

Une valeur positive étend le trajet d'outil sur le premier élément du profil et une valeur négative le raccourcit. Si le premier élément est un arc, la surlongueur est circulaire. Ceci est généralement utilisé lorsque l'usinage commence sur un angle extérieur.

Rayon d'arc d'entrée (B)

Quart de cercle ajouté avant le premier élément de profil, tangent à lui. Si l'extension d'entrée est utilisée, le rayon d'arc d'entrée est positionné avant elle. Ce rayon doit être supérieur au rayon du fil.

Surlongueur sur rayon (C)

Si un rayon d'arc d'entrée est défini, vous pouvez ajouter une surlongueur linéaire avant celui-ci. Vous pouvez choisir entre :

  • Auto : la surlongueur sur le rayon est calculée automatiquement par rapport au point d'enfilage

  • Manuel : saisissez la surlongueur sur le rayon.

Surlongueur sur rayon d'entrée (C)

Si le choix est « Manuel », saisissez la valeur souhaitée.

Définition pour 4 Axes cnt / cnt, 4 Axes elt / elt

Gestion de l'entrée et de la sortie du fil. Nous pouvons ajouter des surlongueurs et des arcs à l'approche et au retour du fil.

Seuls les entrée paramètres sont expliqués ; les Sortie définitions des paramètres sont exactement les mêmes.

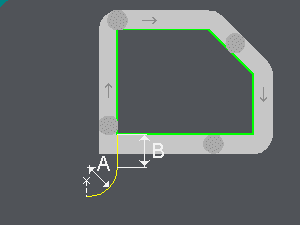

Rayon d'arc d'entrée (A)

Quart de cercle ajouté avant le premier élément de profil, tangent à lui. Si l'extension d'entrée est utilisée, le rayon d'arc d'entrée est positionné avant elle. Ce rayon doit être supérieur au rayon du fil.

Surlongueur d'entrée (B)

Une valeur positive étend le trajet d'outil sur le premier élément du profil et une valeur négative le raccourcit. Si le premier élément est un arc, la surlongueur est circulaire. Ceci est généralement utilisé lorsque l'usinage commence sur un angle extérieur.
