Cycles : Découpe droite, Découpe conique, 4 axes cnt / cnt, 4 axes elt / elt, Spécifique
Définition
Gestion de l'entrée et de la sortie du fil.
Seulement Entrée les paramètres sont expliqués, mais le principe est exactement le même pour Sortie paramètres.

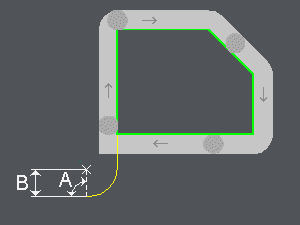

Angle d'entrée (A)
Angle générant le calcul automatique du point d'approche (généralement le point d'enfilage du fil) si la distance d'approche est > 0.
Il est relatif à la tangente du premier élément de profil (Angle=0 place le point dans le prolongement du premier élément) et du côté opposé à celui donné par "Position de la pièce".
Il est conseillé d'utiliser un angle de 90 degrés afin que la machine puisse effectuer une compensation et un engagement de dépouille corrects.
Distance d'entrée (B)
Distance générant le calcul automatique du point d'approche (généralement le point d'enfilage du fil).
Elle est relative à la direction définie par "Angle d'entrée" et doit être au moins égale à la valeur de décalage afin que la machine puisse effectuer une compensation d'engagement correcte.
