Cette option est utilisée dans plusieurs cycles d'usinage, avec des objectifs et des comportements différents.

Veuillez utiliser le arbre sur le côté droit de l'écran.

Cycle : Tous les cycles manuels, Découpe de profil, Finition

Définition pour Contournage, Reprise contour, Découpe de profil, Rainurage

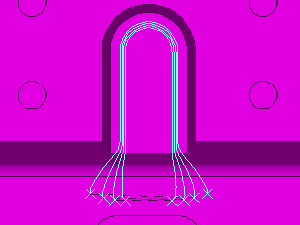

Ces fonctions permettent de définir un rayon d'arc pour l'entrée et la sortie de l'outil dans la matière.

Rayon d'arc d'entrée (A)

Cela génère un arc au début du trajet d'outil afin d'avoir une meilleure qualité de surface à ce point. Ceci est généralement utilisé lorsque le contournage commence au milieu d'une ligne ou d'un arc. Le rayon de l'arc d'entrée doit être supérieur au rayon de l'outil.

Rayon d'arc de sortie (B)

Comme pour l'arc d'entrée, un arc de sortie peut être spécifié sur le trajet d'outil. Le rayon de l'arc de sortie doit être supérieur au rayon de l'outil.

Rayon d'entrée et angles de rayon de sortie

La longueur de l'arc peut être ajustée avec une valeur d'angle ; choisir 90 ° génère un 1/4 de cercle, 180 ° est un demi-cercle.

A : rayon d'arc d'entrée
B : rayon d'arc de sortie

Cycle : Finition

Définition pour Finition

Arcs d'entrée et de sortie définis en suivant l'axe Z

  • Si le mouvement rapide entre deux passes est trop petit par rapport au diamètre de l'outil, le mouvement est effectué avec une courbure en avance.

  • une courbure est automatiquement créée sur le plan XY.
