Cette page est dédiée aux VAR qui installent et configurent le contrôle CN chez les clients
Structure du contrôle CN

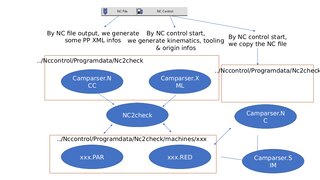

Les fichiers nécessaires et la structure des répertoires sont expliqués dans la présentation PowerPoint téléchargeable, à travers deux diagrammes.
Configuration du PC du client
Lorsque vous définissez une machine chez le client :
-
Vous devez créer un répertoire pour chaque machine dans nccontrol\programdata\NC2check\machines
-
Fichier machine : ce répertoire doit être défini dans le fichier machine, dans la page post-processeur.
-
Post-processeur spécifique : les informations doivent être définies dans le PP, notamment dans la procédure NCcontrolDefineController. Consultez la liste des variables ici : Variables pour les contrôleurs CNC .
Données à télécharger
|
|
Le fichier xml exportNC est un fichier qui contient les informations de la cinématique de la machine MTE plus la liste des origines et les décalages d'outil. Le but de ce fichier est de donner les informations nécessaires à NC2check pour permettre l'analyse et le traitement du fichier CN envoyé en fonction de celui-ci. |
|
|
Un fichier xml est exporté lors de la génération du fichier CN. Le fichier aura le même nom que le fichier CN mais avec l'extension « NCC » et dans le même répertoire que la sortie CN. |
|
Exemples |
|
Règles pour les fichiers MCG
Il existe deux règles obligatoires dans la création du fichier machine cinématique 3D.
-
Le composant principal du bâti machine doit être nommé Body (Majuscule B est obligatoire).
-
L'orientation/direction des axes est désormais fondamentale.
|

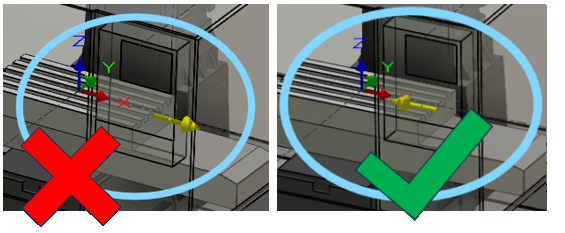

Axe linéaire
|

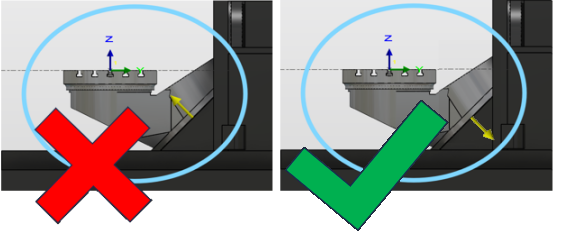

Axe rotatif
|
